PRZEMYSŁOWY ZESTAW 400 A • PULSE & QSET • PODAJNIK 4-ROLKOWY • PRZEWÓD POŚREDNI 10 M • ZESTAW UŻYWANY

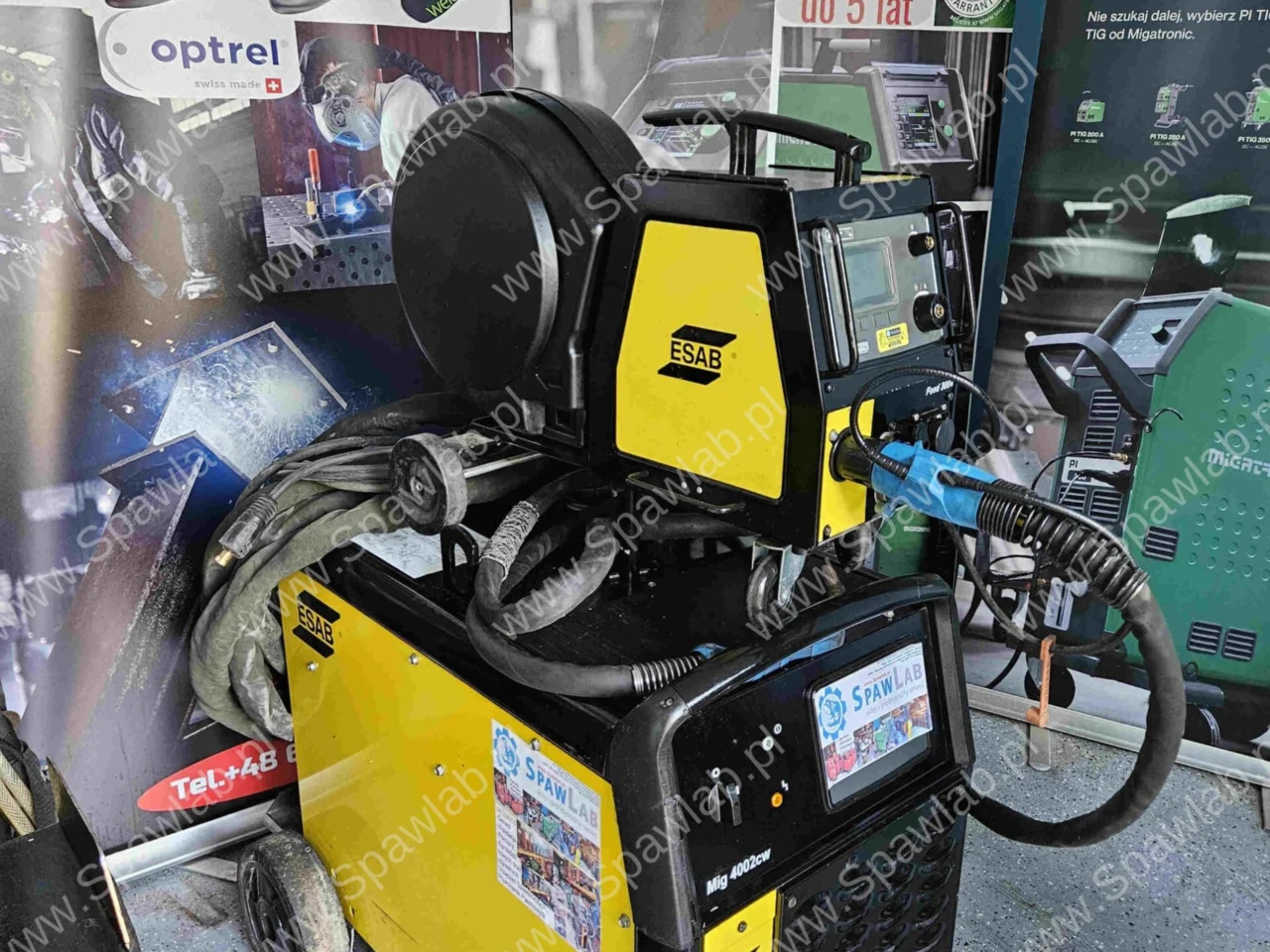

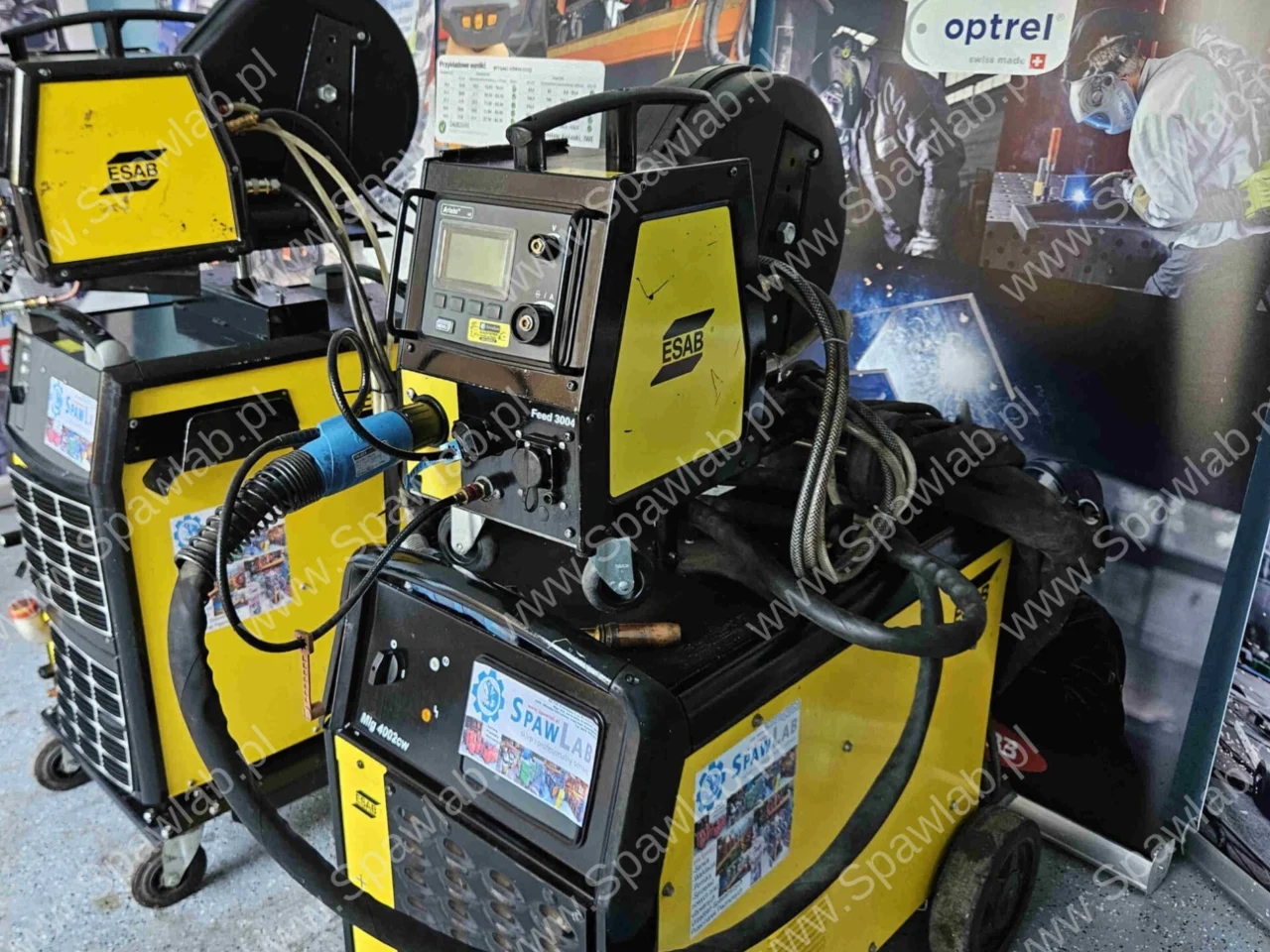

ESAB Origo Mig 4002cw w konfiguracji z 4-rolkowym podajnikiem drutu Aristo Feed 3004w i cyfrowym panelem sterowania Aristo U6 to używany, przemysłowy półautomat spawalniczy o maksymalnym prądzie spawania 400 A w 60% cyklu pracy. Jednostka cechuje się trwałym prostownikiem sterowanym elektronicznie o stopniu ochrony IP23 i klasie zastosowania S, wbudowanym układem chłodzenia cieczą (oznaczenie cw) oraz technologią ESAB TrueArcVoltage. Oferowany zestaw posiada duży promień operacyjny dzięki zastosowaniu chłodzonego cieczą przewodu pośredniego o długości około 10 m, wodnego uchwytu spawalniczego MIG/MAG o długości około 4 m oraz przewodu masowego o długości około 5 m. Katalogowa cena netto nowego zestawu w takiej konfiguracji wynosiła około 51 000 zł netto, co czyni ten sprawdzony egzemplarz racjonalną alternatywą budżetową dla zakładów przemysłowych.
Urządzenie jest przeznaczone dla spawalni produkcyjnych i zakładów przemysłowych, które wymagają stabilnego prowadzenia łuku na wysokim obciążeniu roboczym, przy 100% cyklu pracy maszyna oddaje 310 A. Panel Aristo U6 zapewnia obsługę spawania pulsacyjnego (MIG/MAG Pulse), linii synergicznych oraz samouczącego się krótkiego łuku QSet, co umożliwia bezodpryskowe łączenie stali nierdzewnej, estetyczne spawanie stopów aluminium oraz lutospawanie blach ocynkowanych CuSi. Zestaw pozwala także na spawanie elektrodą otuloną w procesie MMA z prądem do 400 A, co sprawdza się przy montażu i naprawach konstrukcji ciężkich.
| Prąd maksymalny | 400 A (60%) |
| Cykl pracy (100%) | 310 A |
| Podajnik drutu | 4-rolkowy (Feed 3004w) |
| Procesy i sterowanie | Pulse • QSet • Synergia |
| Zasięg pakietu | ok. 10 m (pośredni) |
| Cena katalogowa nowej | ok. 51 000 zł netto |
Przeznaczenie i obszary zastosowania w przemyśle
- Produkcja ciężkich konstrukcji stalowych i maszyn: Znamionowy prąd 310 A przy 100% cyklu pracy umożliwia ciągłe spoinowanie długich elementów profili bez przestojów technologicznych.
- Spawanie wielkogabarytowe na rozległych stanowiskach: Przewód pośredni o długości około 10 m w połączeniu z 4-metrowym uchwytem pozwala na przemieszczanie się z samym podajnikiem wzdłuż naczep lub ram.
- Bezpryskowe spawanie stali nierdzewnych (CrNi) i aluminium: Proces MIG/MAG Pulse w panelu Aristo U6 pozwala na bezodpryskowe przenoszenie spoiwa w niższych zakresach energii, co pomaga skrócić czas obróbki szlifierskiej po spawaniu (przy aluminium wymaga rolek U i wkładu teflonowego).
- Spawanie grani i lutospawanie cienkich blach CuSi: Aktywacja samouczącego się łuku QSet automatycznie kompensuje zmiany wolnego wylotu drutu, pomagając w wykonaniu powtarzalnych spoin cienkościennych i lutospawanych.
- Ciężki montaż oraz naprawy konstrukcyjne w procesie MMA: Stabilny prąd do 400 A dla elektrody otulonej umożliwia sprawną realizację spoin warsztatowych bez konieczności stosowania zewnętrznego osprzętu gazowego.
Specyfikacja techniczna zestawu
| Producent / Model źródła | ESAB Origo Mig 4002cw (nr kat. 0349309780) |
| Typ konstrukcji i ochrona | Przemysłowy prostownik sterowany elektronicznie, stopień ochrony IP23, klasa S |
| Zasilanie / Zabezpieczenie | 3×400-415 V | I₁max: 32 A / I₁eff: 25 A (dla 400-415 V) |
| Zakres prądu spawania MIG/MAG i MMA | MIG/MAG: 20 A / 15 V, 400 A / 34 V | MMA: 20 A / 20,8 V, 400 A / 36 V |
| Cykl pracy (60% / 100%) dla MIG/MAG | 400 A / 34 V (przy 60%) | 310 A / 29,5 V (przy 100%) |
| Cykl pracy (60% / 100%) dla MMA | 400 A / 36 V (przy 60%) | 310 A / 32,4 V (przy 100%) |
| Podajnik drutu i panel sterowania | Aristo Feed 3004w U6 (nr kat. 0460526896) | 4-rolkowy, chłodzony cieczą |
| Obciążalność podajnika (60% / 100%) | 630 A (przy 60%) | 500 A (przy 100%) |
| Zakres prędkości podawania drutu | 0,8-25 m/min |
| Obsługiwane średnice drutu (katalogowo) | ok. 0,6-1,6 mm (stal czarna i nierdzewna) | ok. 1,0-1,6 mm (aluminium) |
| Wbudowany układ chłodzenia cieczą | Moc chłodnicza: min. ok. 1 kW | Maksymalne ciśnienie obiegu: ok. 3,5 bar |
| Masa i wymiary źródła z chłodnicą | około 163 kg | około 830 × 640 × 835 mm |
| Cena katalogowa nowego zestawu | ok. 51 000 zł netto |
O urządzeniu, odporna konstrukcja i cyfrowe sterowanie
ESAB Origo Mig 4002cw to ciężki, stacjonarno-mobilny prostownik przemysłowy sterowany elektronicznie, który łączy dużą odporność mechaniczną ze wsparciem systemów cyfrowych. Zintegrowany układ pomiarowy TrueArcVoltage na bieżąco koryguje spadki napięcia powstające w przewodzie masowym, wydłużonym przewodzie pośrednim lub w długim uchwycie, co pomaga utrzymać rzeczywiste parametry zajarzonego łuku spawalniczego.

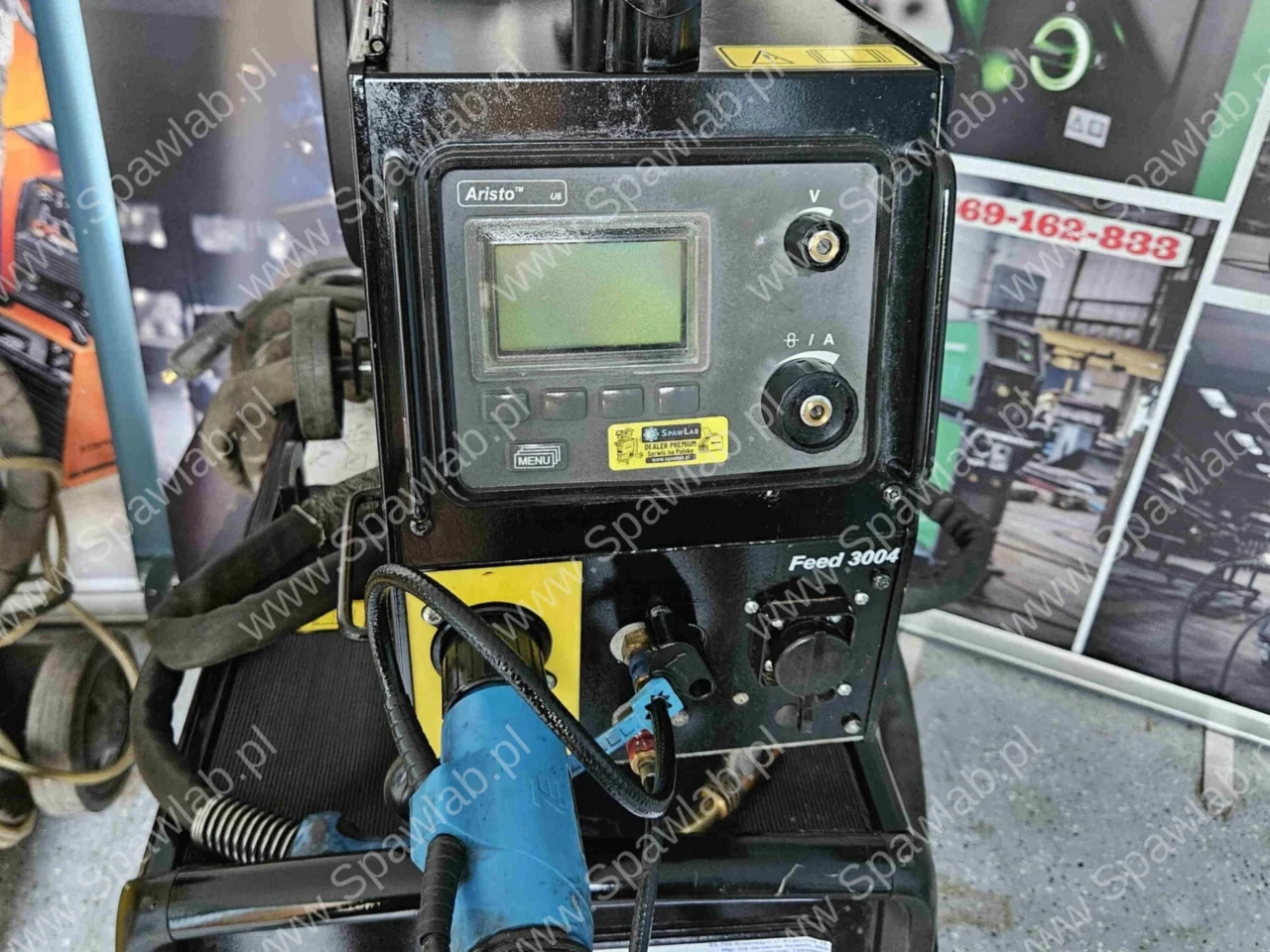

Zamontowany na podajniku Aristo Feed 3004w panel cyfrowy Aristo U6 wykracza możliwościami poza proste układy sterowania skokowego. W tej konfiguracji maszyna obsługuje zarówno ręczne nastawianie parametrów spawania, linie synergiczne, jak i w pełni funkcjonalny proces MIG/MAG Pulse. Operator dysponuje ponadto funkcją QSet dla samoregulacji łuku zwarciowego, 10 pozycjami pamięci własnych programów (WPS) oraz pełnymi funkcjami startu i wypełnienia krateru na końcu spoiny.
Budowa, konfiguracja pakietu i osprzęt w zestawie
Kompletny zestaw jest przystosowany do pracy w trudnym środowisku warsztatowym i zawiera potwierdzone elementy konfiguracji:

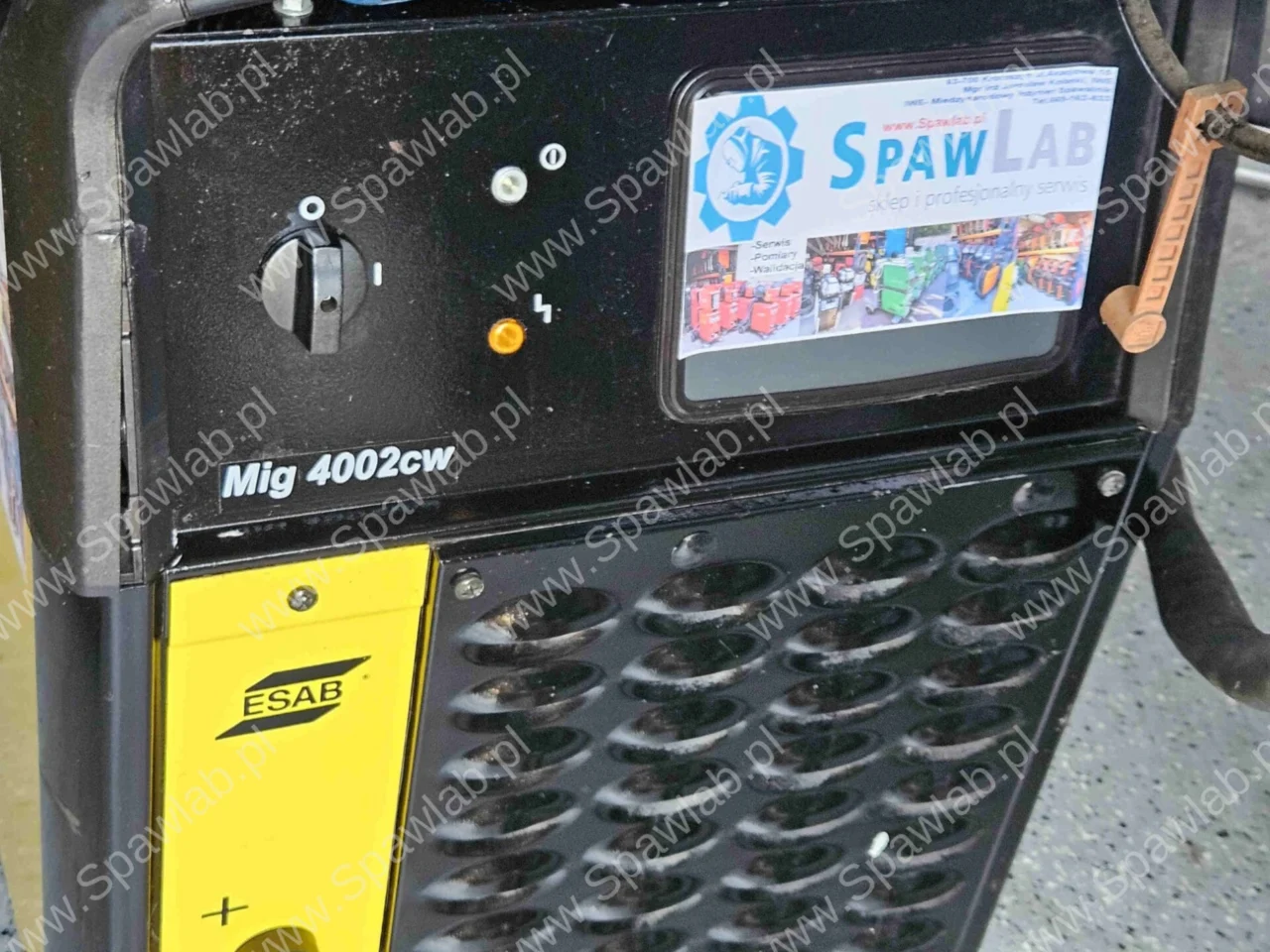

- Źródło prądu ESAB Origo Mig 4002cw (0349309780): Maszyna o klasie ochrony IP23 i klasie zastosowania S, wyposażona w wewnętrzny układ chłodzenia cieczą o mocy min. ok. 1 kW i ciśnieniu roboczym do 3,5 bar.

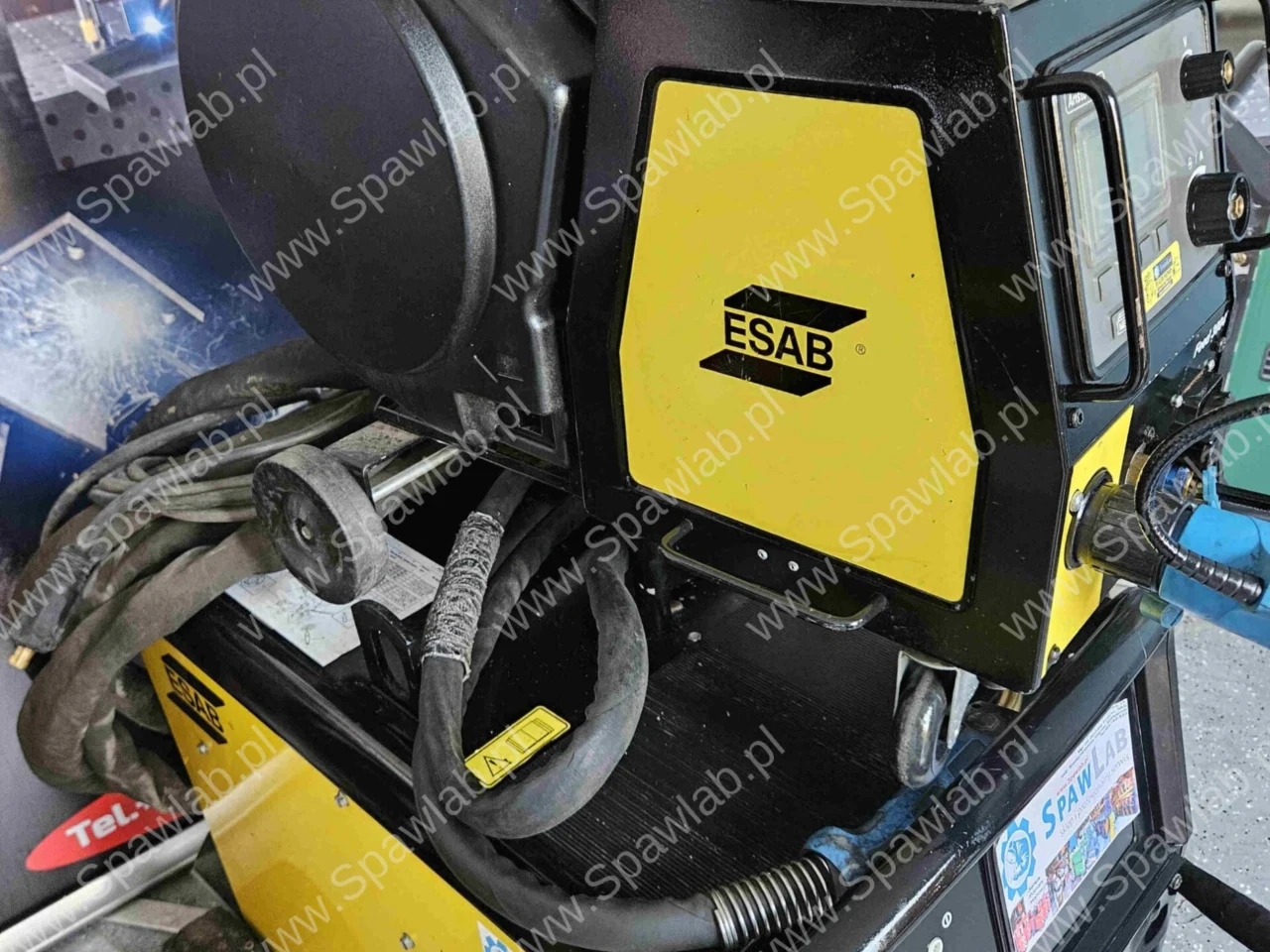

- Podajnik drutu Aristo Feed 3004w U6 (0460526896): Przemysłowy podajnik 4-rolkowy z przyłączem chłodzenia wodnego, przeznaczony na szpule do 300 mm (lub opcjonalnie 440 mm). Gwarantuje płynny posuw spoiwa przy prędkościach od 0,8 do 25 m/min.
- Panel cyfrowy Aristo U6: Sterownik z wyświetlaczem, enkoderami, obsługą liniowych programów synergicznych, pulsu, funkcji QSet oraz z 10 komórkami pamięci programów spawalniczych.
- Przewód pośredni chłodzony cieczą (około 10 m): Kompletny pakiet prądowo-sterujący (tor prądowy, magistrala CAN, zasilanie podajnika, przewody chłodzenia, osłona gazowa), umożliwiający pracę w promieniu 10 metrów od źródła.
- Wodny uchwyt MIG/MAG (około 4 m): Chłodzony cieczą uchwyt spawalniczy przystosowany do odprowadzania wysokich temperatur przy pracy prądami roboczymi rzędu 300-400 A.
- Przewód masowy (około 5 m): Wydłużony przewód powrotny o długości około 5 metrów z zaciskiem kleszczowym, ułatwiający uziemienie gabarytowych elementów konstrukcyjnych.
Procesy i funkcje technologiczne zestawu
Spawanie pulsacyjne MIG/MAG Pulse w panelu U6
Proces MIG/MAG Pulse kontroluje oderwanie kropli spoiwa cyklicznym impulsem prądowym, eliminując zwarcia i powstawanie odprysków. Pozwala to na uzyskanie natryskowego charakteru łuku przy mniejszym prądzie średnim, podnosi estetykę lica na stali nierdzewnej, umożliwia spawanie w pozycjach przymusowych oraz pomaga kontrolować ciepło w stopach aluminium.
QSet, samouczący się krótki łuk zwarciowy
Funkcja QSet automatycznie kompensuje zmiany wolnego wylotu drutu spawalniczego podczas pracy w zakresie łuku zwarciowego. Operator dobiera prędkość podawania spoiwa, a system sam dopasowuje napięcie oraz dynamikę zajarzenia. Rozwiązanie to skraca czas nastawiania parametrów, stabilizuje spawanie grani i pomaga przy lutospawaniu blach CuSi (wyklucza się ze zwykłą synergią).
Linie synergiczne i tryb niesynergiczny w U6
Panel Aristo U6 zawiera wbudowane linie synergiczne, które po wybraniu materiału drutu, gazu osłonowego i średnicy spoiwa automatycznie regulują proporcję napięcia do posuwu. Operator może również wyłączyć synergię i przejść w tryb niesynergiczny, aby niezależnie regulować prąd, napięcie i indukcyjność pod nietypowe mieszanki gazowe.
4-rolkowy napęd drutu Aristo Feed 3004w

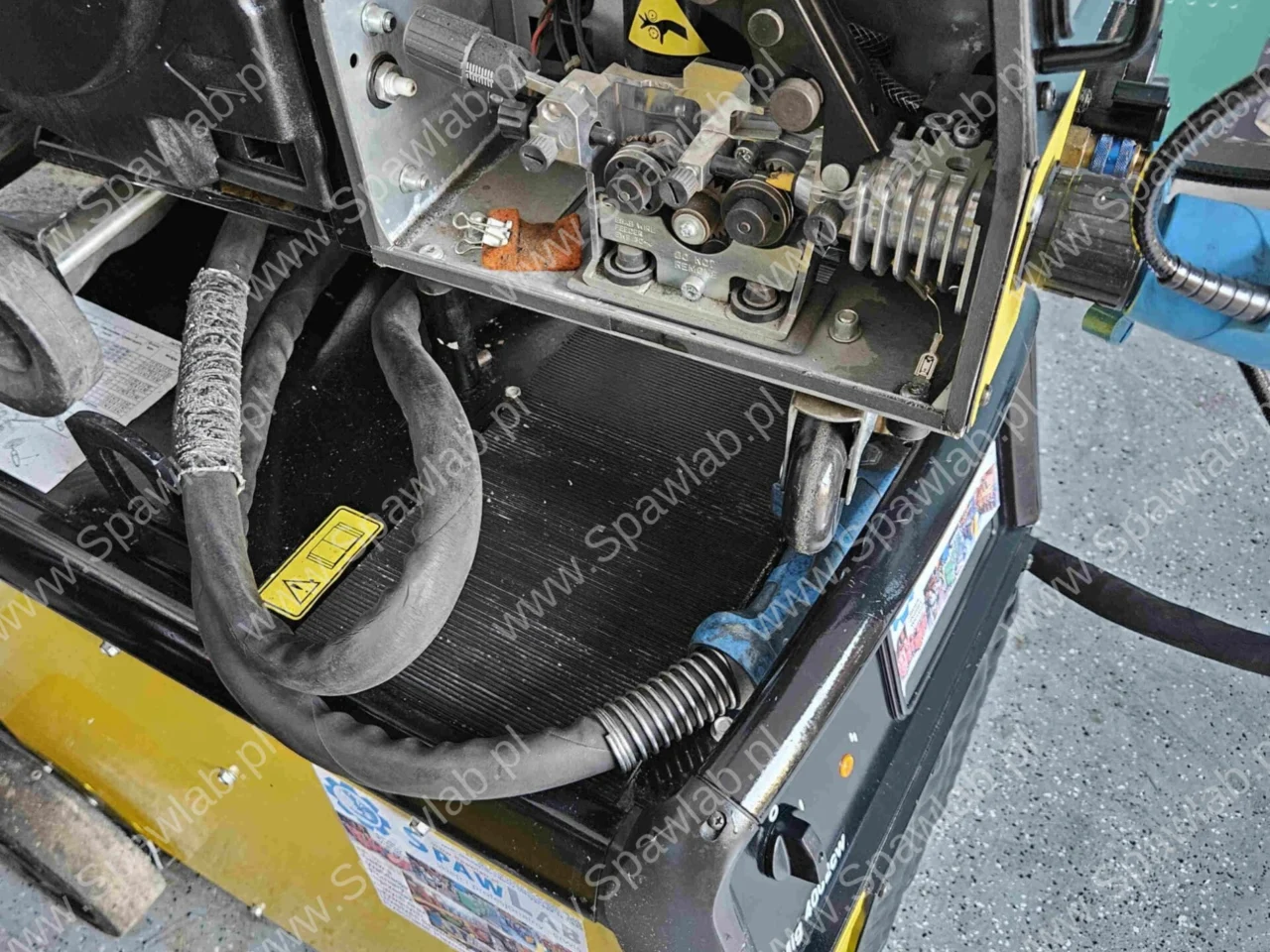

Mechanizm wyposażony w cztery rolki napędowe gwarantuje równomierny docisk drutu spawalniczego bez ryzyka zgniecenia lub deformacji. Rozwiązanie to jest kluczowe przy tłoczeniu drutów rdzeniowych oraz miękkiego aluminium przez 4-metrowe uchwyty, zapewniając stabilną prędkość posuwu od 0,8 do 25 m/min.
Kompensacja spadków TrueArcVoltage
System TrueArcVoltage wykorzystuje dodatkowy tor pomiarowy, który wyczuwa spadek napięcia na długich przewodach roboczych (w tym na 10-metrowym pakiecie pośrednim i 5-metrowym przewodzie masowym). Dzięki temu maszyna utrzymuje zadaną wartość napięcia bezpośrednio przy łuku, a nie tylko na gniazdach wyjściowych źródła.
Funkcje startowe Hot Start i Creep Start
Aktywacja Creep Start zmniejsza prędkość początkową wysuwu drutu przed zajarzeniem, zapobiegając uderzeniom o zimny detal. Regulowany Hot Start w procesie MIG/MAG (do ok. 10 s) chwilowo zwiększa parametry prądowe na początku ścieżki, eliminując ryzyko przyklejeń i braku wtopienia przy starcie spoiny.
Wypełnianie krateru Crater Fill i Burn-Back
Funkcja Crater Fill kontrolowanie wygasza prąd i prędkość drutu pod koniec spoiny (czas regulacji do ok. 5 s), co zapobiega powstawaniu pęknięć kraterowych i porowatości. Płynna regulacja upalania drutu Burn-back chroni spoiwo przed przyklejeniem do spoiny i zabezpiecza końcówkę prądową przed zajarzeniem wewnątrz dyszy.
Pamięć 10 programów, 2T / 4T i punktowanie
Panel Aristo U6 pozwala zapisać do 10 komórek pamięci parametrów (WPS) na potrzeby powtarzalnych zadań roboczych. Maszyna oferuje klasyczny tryb 2T, tryb 4T (odciążający dłoń i integrujący parametry startu/krateru) oraz możliwość programowania powtarzalnego czasu spawania punktowego dla montażowych sczepów.
Obsługiwane procesy spawalnicze i technologie
MIG/MAG Pulse (spawanie pulsacyjne)
MIG/MAG Synergiczny
QSet (samoregulacja łuku zwarciowego / lutospawanie)
MIG/MAG Standard (sterowanie ręczne / natryskowe)
MMA (spawanie elektrodą otuloną do 400 A)
Spawanie drutami proszkowymi, rutylowymi i metalicznymi
Spawanie aluminium (wymaga weryfikacji aktywacji, rolki U, prowadnik teflonowy)
Najczęściej zadawane pytania (FAQ)
Czy model ESAB Origo Mig 4002cw rzeczywiście obsługuje spawanie z pulsem?
Tak, mimo nazwy serii „Origo”, ta konkretna konfiguracja wyposażona w podajnik Aristo Feed 3004w oraz cyfrowy panel sterowania Aristo U6 w pełni obsługuje proces MIG/MAG Pulse oraz programy synergiczne. Jest to fabryczne zestawienie ESAB przeznaczone do pracy z pulsem.
Czym różni się tryb QSet od klasycznego spawania pulsacyjnego w panelu U6?
MIG/MAG Pulse kontroluje odrywanie kropli impulsem prądu bez mikrozwarć i służy głównie do spawania natryskowego (nierdzewka, aluminium). QSet to inteligentna autokorekta dla łuku zwarciowego, system sam utrzymuje właściwą długość łuku i kompensuje wahania wolnego wylotu drutu na cienkich blachach i graniach.
Co wchodzi w skład oferowanego zestawu ESAB Origo Mig 4002cw?
W skład kompletu wchodzi źródło prądu ESAB Origo Mig 4002cw ze zintegrowaną chłodnicą cieczy, 4-rolkowy podajnik drutu Aristo Feed 3004w z panelem Aristo U6, chłodzony przewód pośredni (około 10 m), wodny uchwyt MIG/MAG (około 4 m) oraz przewód masowy o długości około 5 m.
Jakie zastosowanie w praktyce ma przewód pośredni o długości 10 metrów?
Pakiet pośredni o długości 10 m pozwala na pozostawienie ciężkiego źródła roboczego (ok. 163 kg) w stałym miejscu spawalni i przemieszczanie się operatora z samym podajnikiem drutu. Znacząco ułatwia to spawanie na dużych konstrukcjach, naczepach, ramach maszyn oraz w trudno dostępnych strefach montażowych.
Czy na urządzeniu można spawać aluminium oraz stal nierdzewną?
Tak, obecność spawania pulsacyjnego, linii synergicznych, chłodzenia wodnego oraz 4-rolkowego podajnika Feed 3004w zapewnia techniczne warunki do spawania stali nierdzewnych (CrNi) i stopów aluminium (AlMg, AlSi). Dla aluminium konieczne jest wyposażenie uchwytu we wkład teflonowy oraz montaż rolek typu U.
