Zestaw MIG/MAG Kemppi Master M 323 GM: 320 A w źródle 18,5 kg, MAX Cool, TIG DC i MMA, czujnik gazu, z uchwytem GXe 305G 3,5 m
Kemppi Master M 323 GM, chłodzony gazem, uchwyt GXe 305G 3,5 m, przenośny półautomat MIG/MAG 320 A z MAX Cool, 3~400/230 V
Kemppi Master M 323 GM to przenośny, wieloprocesowy półautomat MIG/MAG o prądzie 320 A przy 40% cyklu pracy (250 A przy 60%, 200 A przy 100%), zasilany trójfazowo z sieci 400 V lub 230 V, o masie 18,5 kg, z wbudowanym podajnikiem, kolorowym wyświetlaczem LCD 5″, asystentem Weld Assist, programami synergicznymi 1-MIG oraz czterema programami MAX Cool w standardzie. Obsługuje spawanie MIG/MAG ręczne i synergiczne, a także TIG DC i MMA. Zestaw Kemppi Master M 323 GM + GXe 305G 3,5 m zawiera źródło z kablem masy 35 mm², 5 m, przewodem gazowym 6 m, kablem sieciowym 5 m oraz uchwyt Flexlite GXe 305G 3,5 m.
To urządzenie dla firm montażowych, serwisów i warsztatów, które potrzebują mocy 320 A w źródle, jakie jedna osoba przenosi po hali lub wnosi na rusztowanie. MAX Cool, łuk zwarciowy o obniżonej energii liniowej, ułatwia warstwy graniowe i cienkie blachy, czujnik przepływu gazu w standardzie blokuje spawanie bez osłony, a Weld Assist i 6 kanałów pamięci skracają przezbrojenie. Konstrukcja zaprojektowana i produkowana w Finlandii, przystosowana do agregatu, z oświetleniem LED działającym bez zasilania.
| Prąd maksymalny | 320 A przy 40% |
| Prąd przy 100% | 200 A |
| Zasilanie | 3~400/230 V |
| Procesy | MIG/MAG, MAX Cool, TIG DC, MMA |
| Uchwyt w zestawie | GXe 305G 3,5 m |
| Chłodzenie | Gaz (uchwyt chłodzony gazem) |

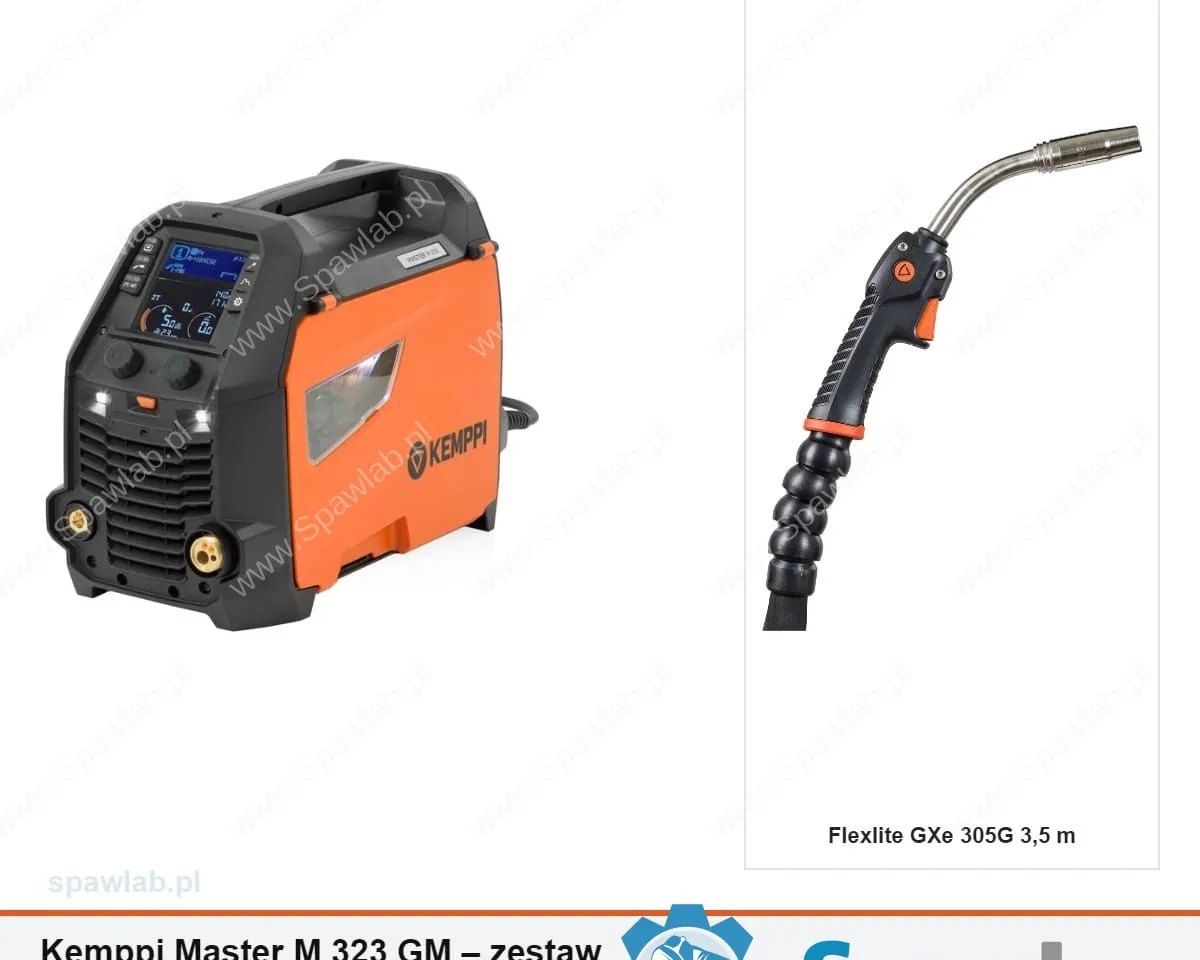

Co zawiera zestaw Kemppi Master M 323 GM + GXe 305G 3,5 m
Numer katalogowy pakietu Kemppi: P523GXE3. Zestaw skompletowany według oficjalnego cennika Kemppi, wszystkie elementy są fabrycznie nowe i objęte gwarancją producenta.
- Źródło Kemppi Master M 323 GM (MSM323GM), przenośny półautomat MIG/MAG 320 A z MAX Cool, 3~400/230 V
- Uchwyt spawalniczy Flexlite GXe 305G 3,5 m (GXE305G35), chłodzony gazem, 300 A przy 35% (Ar+18% CO2)
Co wyróżnia ten zestaw: uchwyt Flexlite GXe 305G 3,5 m, 300 A przy 35% (Ar+18% CO2), szyjka obrotowa, 50°, druty Fe/Ss/Al 0,8-1,2 mm; druty proszkowe 0,9-1,2 mm.
Przeznaczenie i obszar zastosowania
- Montaż i serwis przemysłowy, 18,5 kg i 320 A przy 40% cyklu pracy w źródle przenoszonym przez jedną osobę, z zasilaniem 3~400 V lub 3~230 V i pracą z agregatu od 20 kVA.
- Rurociągi i zbiorniki, MAX Cool daje chłodny łuk zwarciowy do warstw graniowych i mostkowania szczelin bez przepaleń, z czterema gotowymi programami.
- Warsztaty konstrukcji stalowych i nierdzewnych, programy 1-MIG dla Fe, Ss, Al, CuSi, CuAl, Fe Metal, Fe Rutil i FC-CrNiMo pokrywają druty lite i proszkowe 0,8-1,2 mm.
- Zakłady z nadzorem jakości, czujnik przepływu gazu blokuje spawanie przy braku osłony, a kanały pamięci i kalibracja kabli utrzymują powtarzalne parametry.
- Prace TIG DC i elektrodą otuloną na tym samym stanowisku, uchwyt TX i adapter DIX, Euro dobierane osobno.
Specyfikacja techniczna
| Model / kod producenta | Kemppi Master M 323 GM (MSM323GM) |
| Procesy | MIG/MAG ręczny, 1-MIG, MAX Cool, TIG DC, MMA |
| Zasilanie | 3~ 50/60 Hz, 380-460 V ±10% lub 220-230 V ±10% |
| Bezpiecznik | 16 A zwłoczny (400 V); 32 A zwłoczny (230 V) |
| Moc pobierana przy prądzie maks. | 13 kVA |
| Prąd spawania (400 V) | 320 A przy 40% (MMA 300 A); 250 A przy 60%; 200 A przy 100% |
| Prąd spawania (230 V) | 280 A przy 40% (MMA 255 A); 230 A przy 60%; 175 A przy 100% |
| Zakres regulacji MIG (400 V) | 15 A / 10 V, 320 A / 34 V |
| Zakres regulacji MMA (400 V) | 15 A, 300 A |
| Podajnik drutu | 2-rolkowy, jednosilnikowy, rolki 32 mm, wbudowany |
| Prędkość podawania drutu | 0,7-25 m/min |
| Średnice drutu | Fe 0,8-1,2 mm; Ss 0,8-1,2 mm; proszkowe 1,2 mm; Al 0,8-1,2 mm |
| Szpula drutu | maks. 200 mm / 5 kg |
| Programy spawalnicze | programy synergiczne 1-MIG (Fe, Ss, Al, CuSi, CuAl, Fe Metal, Fe Rutil, FC-CrNiMo) oraz 4 programy MAX Cool |
| Kanały pamięci | 6 (MIG) |
| Czujnik przepływu gazu (Gas Guard) | w standardzie, z zaworem regulacyjnym |
| Panel sterowania | kolorowy wyświetlacz LCD 5″, wbudowany |
| Praca z agregatem | tak, zalecana moc min. 20 kVA |
| Stopień ochrony | IP23S |
| Temperatura pracy | 20…+40 °C |
| Wymiary (dł. × szer. × wys.) | 520 × 250 × 379 mm |
| Masa źródła | 18,5 kg |
| Uchwyt w zestawie | Flexlite GXe 305G 3,5 m (GXE305G35) |
| Kabel masy | 35 mm², 5 m |
| Przewód gazowy | 6 m |
| Kabel sieciowy | 5 m, 4×2,5 mm², bez wtyczki |
| Podwozie | brak w zestawie (dostępne opcjonalnie) |
| Normy | IEC 60974-1, -10 |
| Obciążalność uchwytu | 300 A przy 35% (Ar+18% CO2) |
| Chłodzenie uchwytu | gaz osłonowy |
| Szyjka uchwytu | obrotowa, 50° |
| Długość uchwytu | 3,5 m |
| Druty w uchwycie | Fe/Ss/Al 0,8-1,2 mm; druty proszkowe 0,9-1,2 mm |

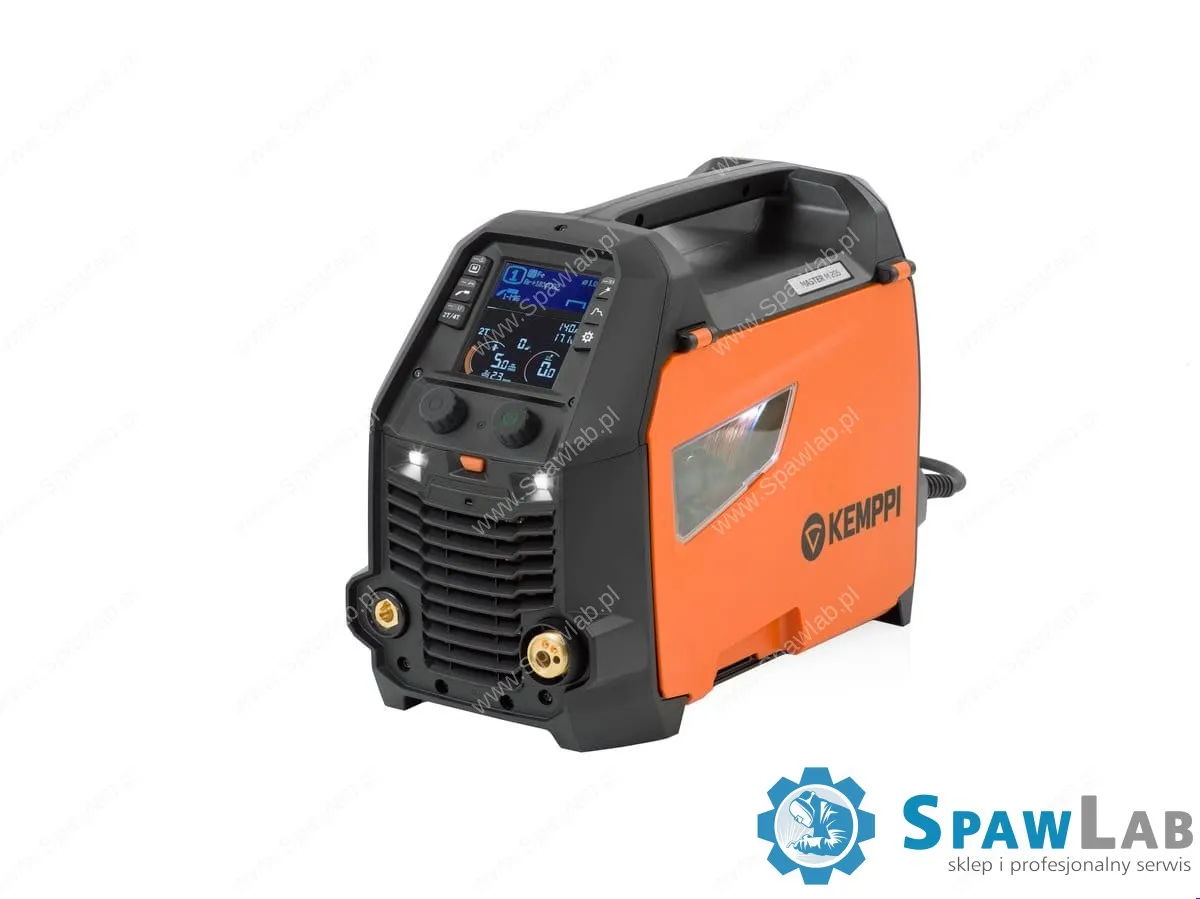

O urządzeniu Kemppi Master M 323 GM
Master M 205 i 323 to przenośne źródła z rodziny Master M, w których Kemppi przeniósł interfejs, Weld Assist i jakość łuku ze źródeł 350 A do obudowy 520 × 250 × 379 mm. Model 323 GM waży 18,5 kg, pracuje z sieci trójfazowej 400 V lub 230 V (wersja GM, wielonapięciowa i przystosowana do agregatu) i oddaje 320 A przy 40% cyklu pracy, a przy 230 V, 280 A.
W standardzie jest proces MAX Cool z czterema programami, łuk zwarciowy o obniżonej energii liniowej, przewidziany do warstw graniowych, cienkich blach i mostkowania szczelin, gdzie zwykły łuk zwarciowy daje przepalenia lub nadmierne odkształcenia. Proces 1-MIG wiąże napięcie z prędkością drutu, Weld Assist proponuje parametry po wskazaniu złącza, pozycji i grubości, Powerlog przełącza poziomy mocy spustem, a sześć kanałów pamięci i automatyczna kalibracja kabli utrzymują powtarzalność.
Czujnik przepływu gazu z zaworem regulacyjnym blokuje spawanie, gdy gaz nie jest podłączony lub jego dopływ został przerwany. Źródło obsługuje także TIG DC (z uchwytem Flexlite TX z eurozłączem) i MMA do 300 A (z adapterem DIX, Euro), oba akcesoria dobiera się osobno. Podajnik 2-rolkowy przyjmuje szpule do 200 mm / 5 kg, a opcjonalna chłodnica Master Cooler 05M pozwala pracować z uchwytem chłodzonym cieczą.
Budowa i osprzęt zestawu

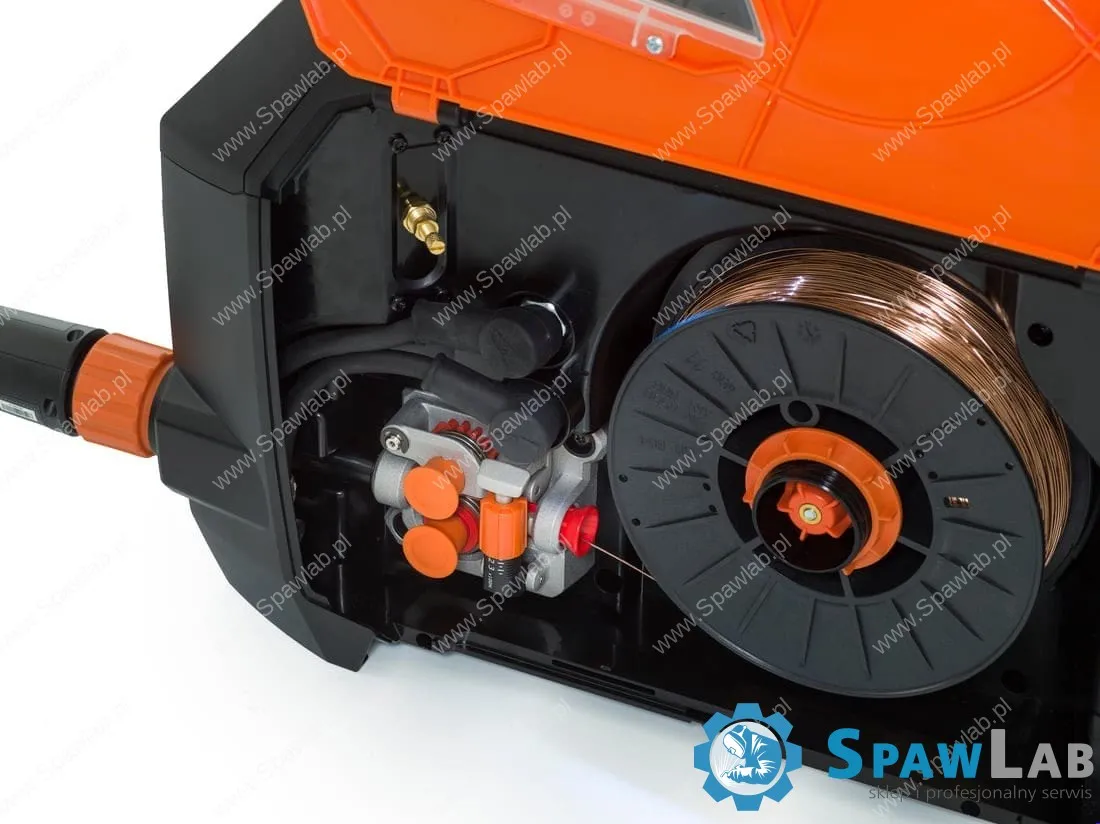

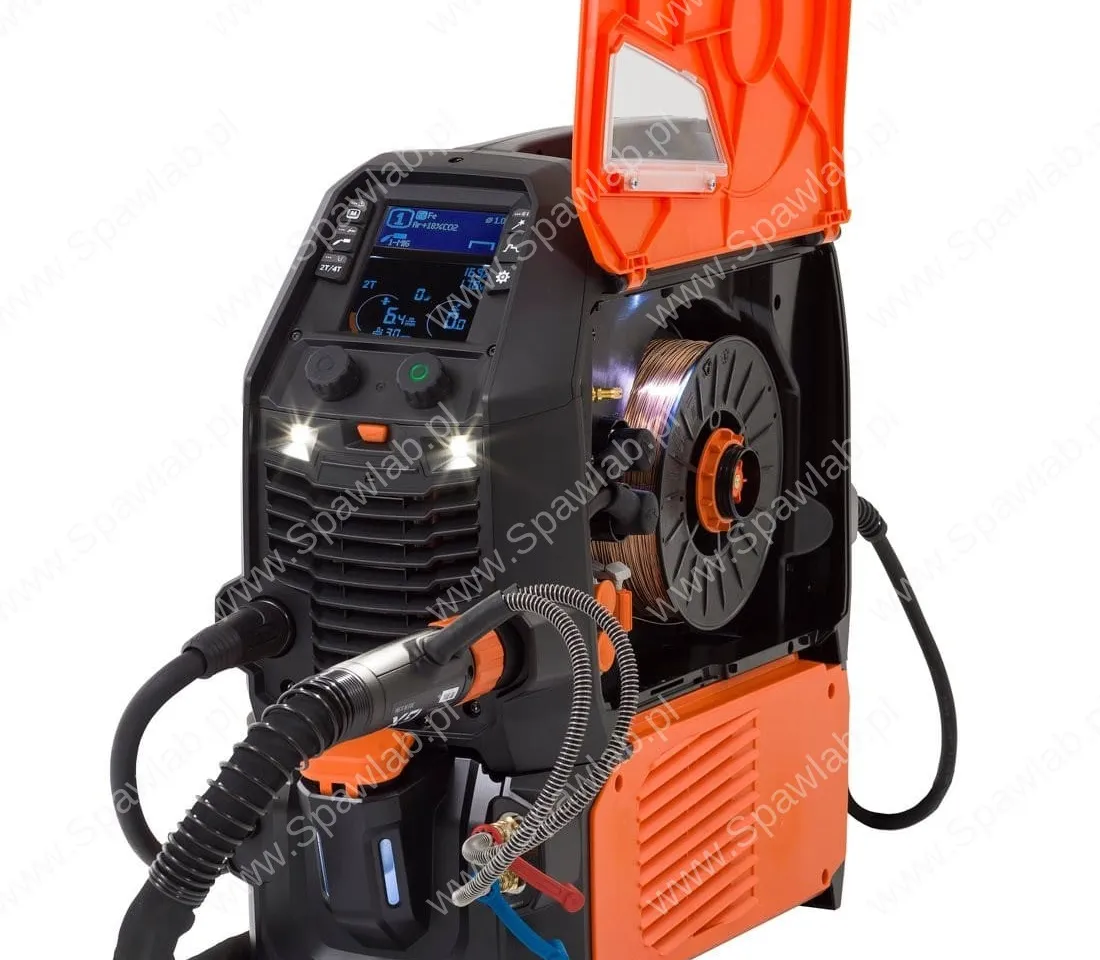

- Źródło Kemppi Master M 323 GM, inwertor 320 A o masie 18,5 kg z wbudowanym podajnikiem 2-rolkowym (rolki 32 mm, 0,7-25 m/min) na szpulę 200 mm / 5 kg, eurozłączem uchwytu, kolorowym wyświetlaczem 5″, czujnikiem przepływu gazu i oświetleniem LED.
- Kabel masy 35 mm², 5 m z zaciskiem, przewód gazowy 6 m oraz kabel sieciowy 5 m 4×2,5 mm² bez wtyczki, wtyczkę dobiera się do gniazd stosowanych w zakładzie.

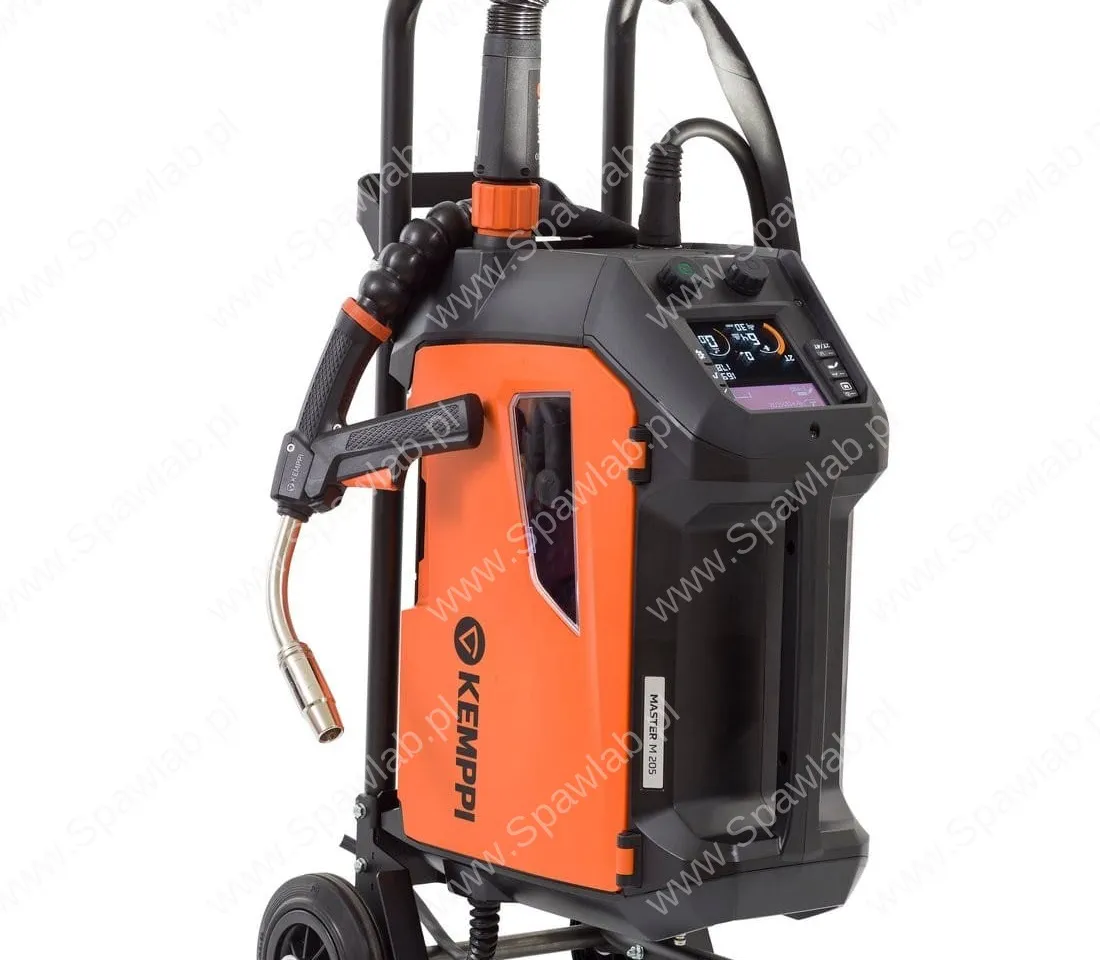

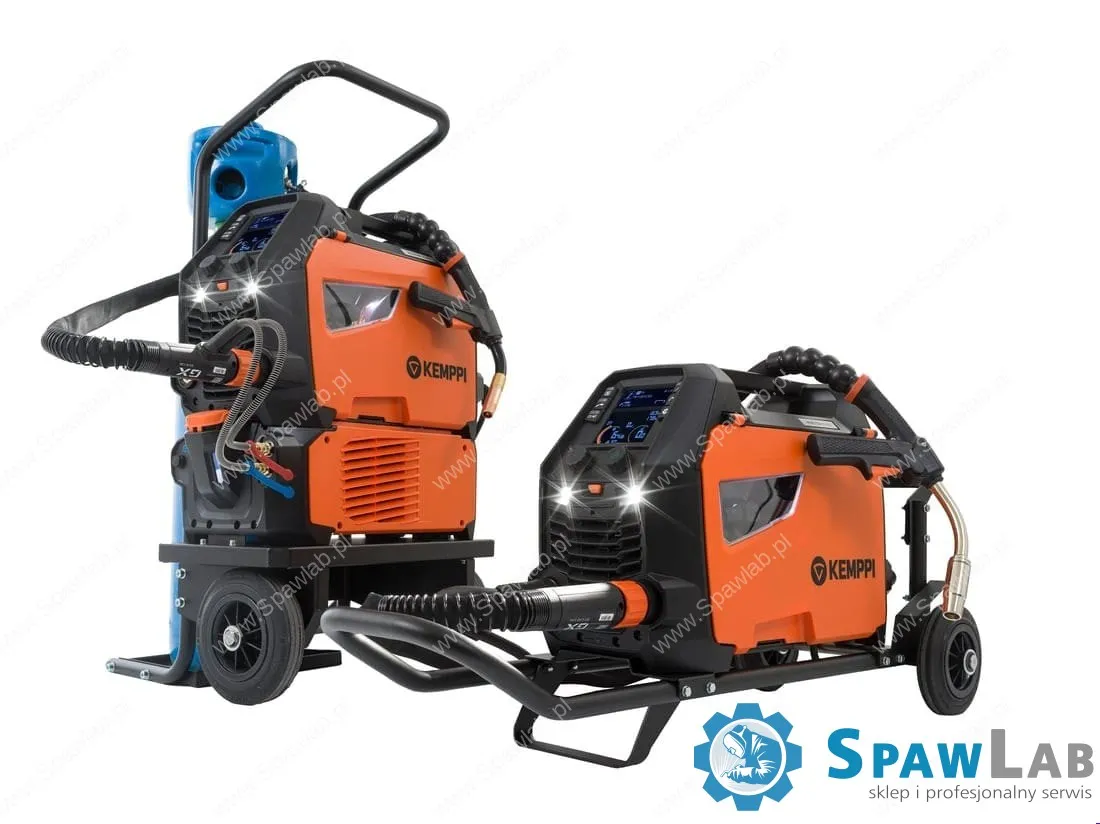

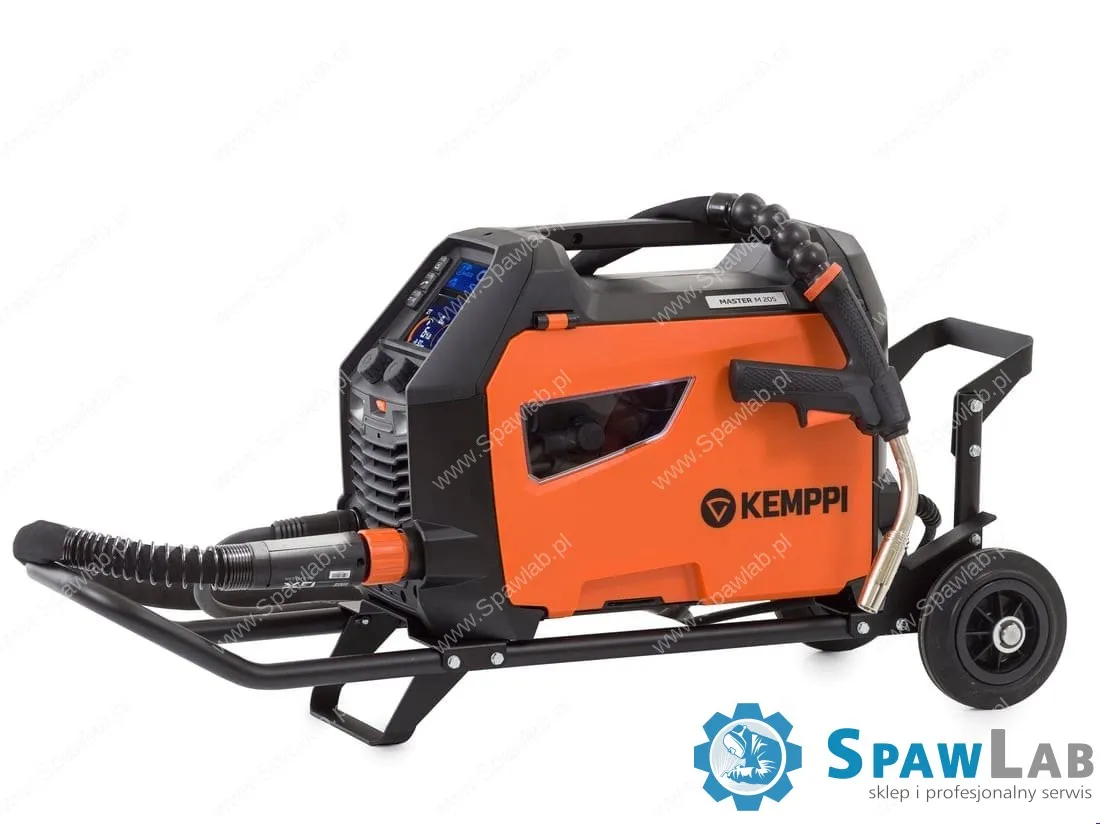

- Bez podwozia, źródło stawia się na stole lub wózku; podwozia T22M / T32A oraz chłodnica Master Cooler 05M są dostępne osobno, jeśli zestaw ich nie zawiera.

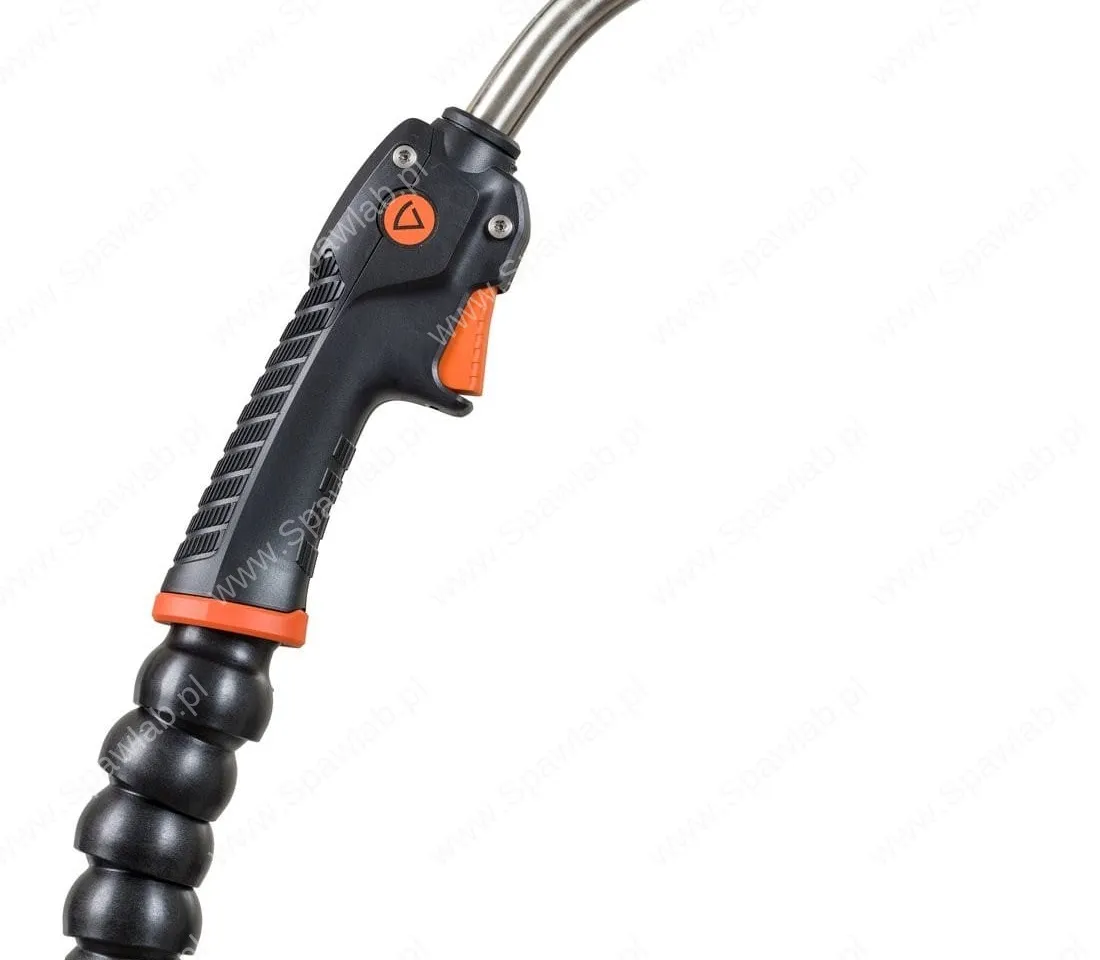

- Uchwyt MIG/MAG Flexlite GXe 305G 3,5 m (GXE305G35), chłodzony gazem, 300 A przy 35% (Ar+18% CO2), szyjka obrotowa, 50°, druty Fe/Ss/Al 0,8-1,2 mm; druty proszkowe 0,9-1,2 mm, eurozłącze. Seria 5 z pakietem przewodów na przegubach kulowych, przegub przy rękojeści stabilizuje podawanie drutu i ogranicza skręcanie przewodu, co przekłada się na równiejszy łuk przy dłuższej pracy. Opcjonalnie można dołożyć zdalne sterowanie na uchwycie GRe50. Cienka szyjka z nową izolacją i wydłużonym kanałem chłodzenia, oddzielne kanały gazu osłonowego oraz obudowa o stopniu ochrony IP5X (pyłoszczelna) ograniczają odpryski i zużycie gazu; prowadnik drutu jest fabrycznie zamontowany, a części eksploatacyjne są wspólne z serią GX.
Procesy i funkcje technologiczne
MAX Cool, chłodny łuk zwarciowy (w standardzie)
MAX Cool to zmodyfikowany łuk zwarciowy o obniżonej energii liniowej (według Kemppi do 32% mniej ciepła niż konwencjonalny łuk zwarciowy). Cztery fabryczne programy przewidziano do warstw graniowych, cienkich blach i mostkowania szczelin w Fe, Ss, CuAl8 i CuSi3. Mniejsze ciepło to mniejsze odkształcenia, brak przepaleń przy szczelinach i łatwiejsza kontrola jeziorka w pozycjach wymuszonych.
Weld Assist, asystent doboru parametrów
Po wyborze rodzaju złącza, pozycji spawania, materiału i grubości blachy urządzenie proponuje program, prędkość drutu i napięcie. Skraca przezbrojenie i ogranicza rozrzut między operatorami; doświadczony spawacz może dowolnie skorygować wartości.
1-MIG, synergiczne MIG/MAG
Napięcie łuku jest wyznaczane automatycznie z prędkości podawania drutu i programu materiałowego (Fe, Ss, Al, CuSi, CuAl, Fe Metal, Fe Rutil, FC-CrNiMo). Operator reguluje jedno pokrętło, a długość łuku koryguje strojeniem dokładnym.
Gas Guard, czujnik przepływu gazu
Czujnik blokuje spawanie, gdy gaz nie jest podłączony lub dopływ został przerwany, a zawór regulacyjny pozwala ustawić przepływ z poziomu urządzenia. Chroni przed spoiną z porami przy pustej butli lub zagiętym wężu.
Powerlog, Hot start, Crater fill, Creep start
Powerlog przełącza dwa lub trzy poziomy mocy spustem w trakcie spawania. Hot start zmienia prędkość drutu i prąd na starcie, Crater fill obniża moc na końcu spoiny, Creep start ustala prędkość drutu przed zajarzeniem, poprawiają początek i koniec spoiny.
6 kanałów pamięci i kalibracja kabli
Sześć kanałów przechowuje kompletne nastawy dla powtarzalnych zadań. Automatyczna kalibracja obwodu spawania koryguje wskazania po zmianie długości uchwytu lub kabla masy.
Zasilanie wielonapięciowe i praca z agregatem
Wersja GM pracuje z sieci 3~400 V lub 3~230 V oraz z agregatu o mocy min. 20 kVA. Przy 230 V dostępne jest 280 A przy 40% cyklu pracy.
Oświetlenie LED i konstrukcja mobilna

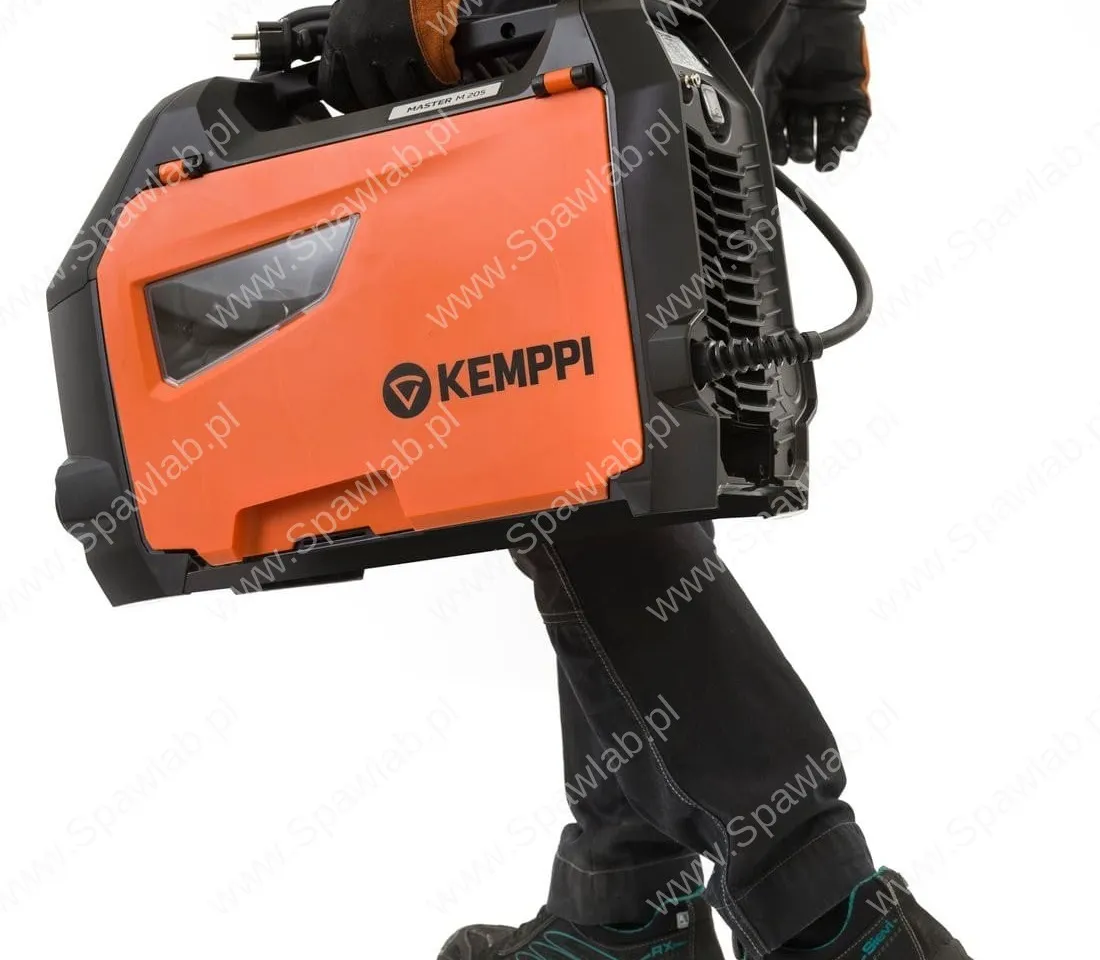

Samoładujące się oświetlenie LED stanowiska i komory podajnika działa również bez zasilania sieciowego. Uchwyt pozwala bezpiecznie podnosić źródło dźwigiem, a 18,5 kg umożliwia przenoszenie przez jedną osobę.
TIG DC i MMA
Źródło obsługuje spawanie elektrodą otuloną (do 300 A) oraz TIG DC. Do TIG potrzebny jest uchwyt Flexlite TX z eurozłączem, do MMA adapter DIX, Euro, oba dobiera się osobno.
Obsługiwane procesy i zastosowania
- MIG/MAG ręczny
- 1-MIG, synergiczne MIG/MAG (Fe, Ss, Al, CuSi, CuAl, Fe Metal, Fe Rutil, FC-CrNiMo)
- MAX Cool, 4 programy w standardzie
- TIG DC, z uchwytem Flexlite TX z eurozłączem (dobierany osobno)
- MMA, elektroda otulona do 300 A (adapter DIX, Euro dobierany osobno)
Najczęstsze pytania
Co wchodzi w skład zestawu Kemppi Master M 323 GM + GXe 305G 3,5 m?
Źródło Kemppi Master M 323 GM z wbudowanym podajnikiem 2-rolkowym, kabel masy 35 mm², 5 m, przewód gazowy 6 m, kabel sieciowy 5 m bez wtyczki oraz uchwyt spawalniczy Flexlite GXe 305G 3,5 m. Podwozie nie wchodzi w skład zestawu.
Czym różni się ten zestaw od innych zestawów z Master M 323 GM?
Źródło jest to samo, zestawy różnią się uchwytem. Tutaj jest Flexlite GXe 305G 3,5 m: 300 A przy 35% (Ar+18% CO2), szyjka obrotowa, 50°, druty Fe/Ss/Al 0,8-1,2 mm; druty proszkowe 0,9-1,2 mm. Seria 5 (przeguby kulowe) daje stabilniejsze podawanie drutu przy dłuższej pracy.
Czy zestaw ma chłodzenie cieczą?
Nie, w tym zestawie jest uchwyt Flexlite GXe 305G 3,5 m chłodzony gazem osłonowym (300 A przy 35% (Ar+18% CO2)). Do długich spoin przy wysokim prądzie lub aluminium warto rozważyć zestaw z chłodnicą i uchwytem chłodzonym cieczą.
Czy Master M 323 GM ma puls?
Nie, model 323 GM obsługuje MIG/MAG ręczny, 1-MIG i MAX Cool. Jeśli spawasz dużo aluminium lub cienkiej stali nierdzewnej, rozważ Master M 205 GM (puls, 200 A, 1~230 V) lub Master M 355/358 (350 A, Pulse i Double Pulse).
Czy urządzenie pracuje z agregatu?
Tak, Master M 323 GM jest przystosowany do zasilania z agregatu o mocy min. 20 kVA oraz z sieci 3~400 V lub 3~230 V.
Jakie szpule drutu można założyć?
Szpule do 200 mm średnicy i 5 kg masy. Druty Fe i Ss 0,8-1,2 mm, proszkowe 1,2 mm, Al 0,8-1,2 mm.
