Zestaw TIG AC/DC Kemppi Minarc T 223 ACDC GM: 220 A z gniazda 230 V, aluminium i nierdzewka, puls, Minilog, MAX WeldClean, z uchwytem TX 225GS 4 m, kablem masy
Kemppi Minarc T 223 ACDC GM, chłodzony gazem, uchwyt TX 225GS 4 m, przenośna spawarka TIG AC/DC / MMA 220 A, 1~230/110 V, z czyszczeniem spoin MAX WeldClean
Kemppi Minarc T 223 ACDC GM to przenośna spawarka TIG AC/DC i MMA o prądzie TIG 220 A przy 20% cyklu pracy (170 A przy 60%, 160 A przy 100%) i MMA 170 A przy 35%, zasilana z jednofazowej sieci 230 V lub 110 V, o masie 16,8 kg, z pulsem, Minilog, regulacją balansu i częstotliwości AC, czterema kanałami pamięci na proces oraz wbudowanym procesem elektrolitycznego czyszczenia spoin MAX WeldClean. Zestaw Kemppi Minarc T 223 ACDC GM + TX 225GS 4 m zawiera źródło, uchwyt TIG Flexlite TX 225GS 4 m, kabel masy 35 mm², 5 m.
To urządzenie dla warsztatów i serwisów, które spawają aluminium, stal nierdzewną i stal z gniazda 230 V i chcą na tym samym stanowisku wyczyścić spoinę z nalotów i przebarwień, bez osobnego urządzenia do czyszczenia. Prąd przemienny z regulacją balansu (, 60…0%) i częstotliwości (30-200 Hz) daje kontrolę nad czyszczeniem tlenków i szerokością łuku na aluminium, a puls do 300 Hz i Minilog ograniczają energię liniową na cienkich elementach. PFC (współczynnik mocy 1) i praca z agregatu od 8 kVA sprawiają, że pełne 220 A jest dostępne z przedłużacza. Zaprojektowana i produkowana w Finlandii, z gwarancją Kemppi przedłużaną do 3 lat po rejestracji w My Fleet.
| Prąd TIG AC/DC | 220 A przy 20% |
| Prąd przy 100% | 160 A |
| Zasilanie | 1~230 V / 110 V |
| Czyszczenie spoin | MAX WeldClean |
| Uchwyt w zestawie | TX 225GS 4 m |
| Chłodzenie | Gaz (uchwyt chłodzony gazem) |

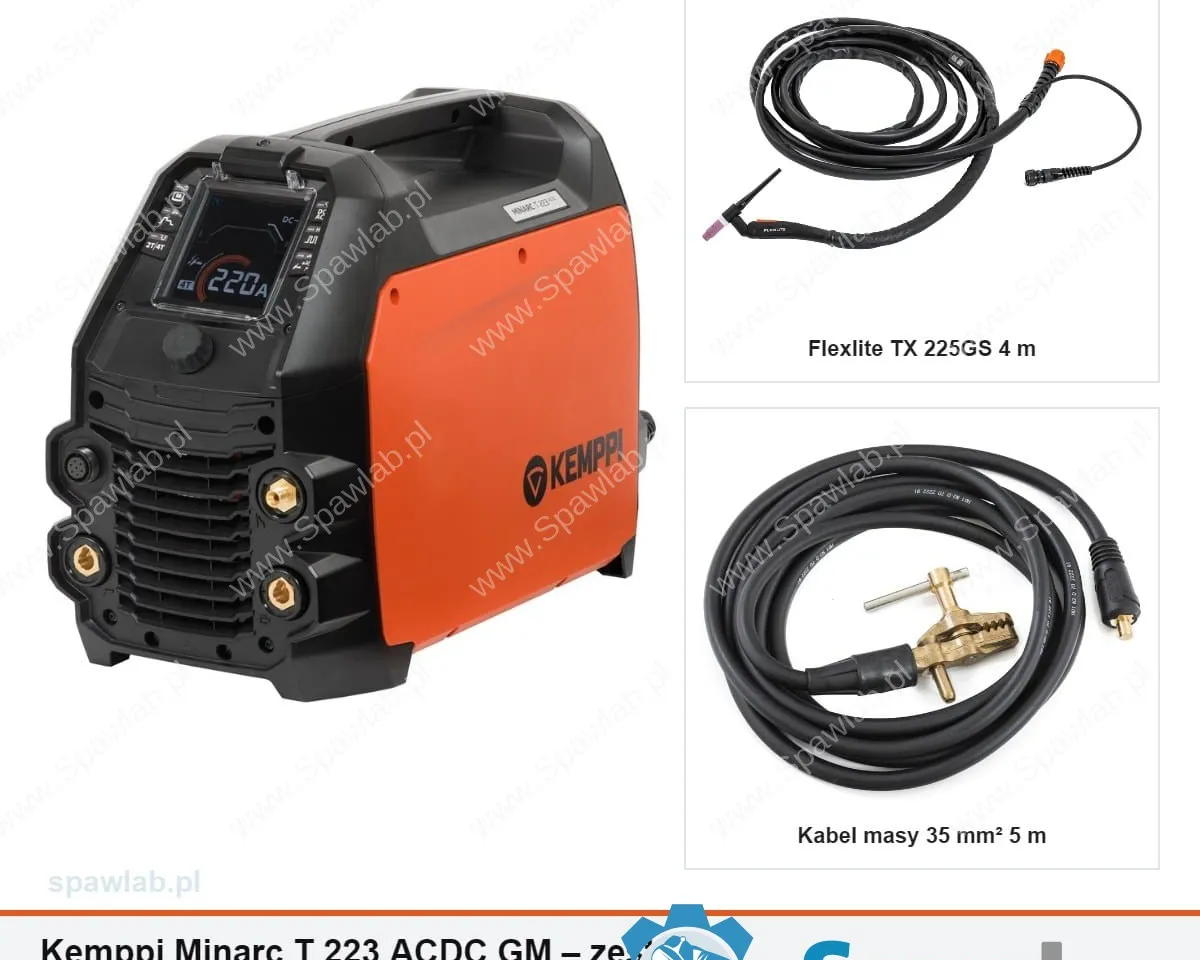

Co zawiera zestaw Kemppi Minarc T 223 ACDC GM + TX 225GS 4 m
Numer katalogowy pakietu Kemppi: P23T225GS4. Zestaw skompletowany według oficjalnego cennika Kemppi, wszystkie elementy są fabrycznie nowe i objęte gwarancją producenta.
- Źródło Kemppi Minarc T 223 ACDC GM (MIT223ACDCGM), przenośna spawarka TIG AC/DC / MMA 220 A, 1~230/110 V, z czyszczeniem spoin MAX WeldClean
- Uchwyt spawalniczy Flexlite TX 225GS 4 m (TX225GS4), chłodzony gazem, 220 A DC / 120 A AC przy 40% (argon)
- Kabel masy 35 mm², 5 m (6184311)
Co wyróżnia ten zestaw: uchwyt Flexlite TX 225GS 4 m, 220 A DC / 120 A AC przy 40% (argon), szyjka obrotowa (S), duża głowica, elektrody wolframowe 1,0-4,0 mm.
Przeznaczenie i obszar zastosowania
- Spawanie aluminium i stopów Al metodą TIG AC, balans, 60…0% i częstotliwość 30-200 Hz pozwalają dobrać stopień czyszczenia tlenków i skupienie łuku do grubości; puls AC 0,1-5 Hz do cienkich elementów.
- Stal nierdzewna w gastronomii, farmacji i instalacjach, TIG DC z pulsem do 300 Hz ogranicza przebarwienia, a MAX WeldClean przywraca odporność korozyjną spoiny bez pasty trawiącej i osobnego urządzenia.
- Serwis mobilny i montaż, 16,8 kg, zasilanie 230 V lub 110 V, PFC i agregat od 8 kVA; spawanie i czyszczenie w jednym miejscu skraca czas na obiekcie.
- Warsztaty motocyklowe, karoseryjne i pracownie artystyczne, regulacja od 5 A, Minilog i pedał FR41 (w wybranych zestawach) dają kontrolę nad prądem na cienkich blachach i widocznych spoinach.
- Prace naprawcze elektrodą otuloną, MMA do 170 A z Hot start, Arc Force i VRD, elektrody 1,6-4 mm.
Specyfikacja techniczna
| Model / kod producenta | Kemppi Minarc T 223 ACDC GM (MIT223ACDCGM) |
| Procesy | TIG AC/DC (puls, Minilog), MMA DC, czyszczenie i polerowanie MAX WeldClean |
| Zasilanie | 1~ 50/60 Hz, 220-240 V ±10% lub 110-120 V ±10% |
| Bezpiecznik | 16 A |
| Moc pobierana przy prądzie maks. | 5,5 kVA |
| Współczynnik mocy (PFC) | 1 |
| Prąd TIG (230 V) | 220 A przy 20%; 170 A przy 60%; 160 A przy 100% |
| Prąd MMA (230 V) | 170 A przy 35%; 130 A przy 60%; 110 A przy 100% |
| Prąd TIG (110 V) | 130 A przy 40%; 110 A przy 60%; 90 A przy 100% |
| Zakres regulacji TIG | 5 A, 220 A |
| Zakres regulacji MMA | 15 A, 170 A |
| Napięcie biegu jałowego (MMA) | 96 V (VRD: 21 V) |
| Zajarzenie | HF (12 kV) lub Lift TIG; w AC zawsze HF |
| Balans AC | 60…0% |
| Częstotliwość AC | 30-200 Hz |
| Puls TIG | 0,1-300 Hz (DC); 0,1-5 Hz (AC) |
| Minilog | tak, poziom, 99…+125% |
| Gaz wstępny / wypływu | 0-10 s / 0-9,9 s lub Auto |
| Up slope / Down slope | 0-5 s / 0-1,5 s |
| Kanały pamięci | 4 na proces (TIG, MMA, czyszczenie, polerowanie) |
| Elektrody MMA | 1,6-4 mm |
| Zdalne sterowanie | R10 (ręczne), FR41 (nożne), TXR10 / TXR20 (na uchwycie) |
| Złącze uchwytu | R1/4, sterowanie 7-pin |
| Praca z agregatem | tak, zalecana moc min. 8 kVA |
| Stopień ochrony | IP23 |
| Temperatura pracy | 20…+40 °C |
| Wymiary (dł. × szer. × wys.) | 520 × 250 × 379 mm |
| Masa źródła | 16,8 kg |
| Uchwyt w zestawie | Flexlite TX 225GS 4 m (TX225GS4) |
| Kabel masy | 35 mm², 5 m (w zestawie) |
| Normy | EN IEC 60974-1, -3, -10; IEC 61000-3-12 |
| Obciążalność uchwytu | 220 A DC / 120 A AC przy 40% (argon) |
| Chłodzenie uchwytu | gaz osłonowy |
| Szyjka uchwytu | obrotowa (S), duża głowica |
| Długość uchwytu | 4 m |
| Elektrody wolframowe | 1,0-4,0 mm |
O urządzeniu Kemppi Minarc T 223 ACDC GM
Minarc T 223 ACDC GM to zaprojektowane od podstaw źródło TIG AC/DC Kemppi, które łączy spawanie prądem przemiennym i stałym z elektrolitycznym czyszczeniem spoin w jednej, przenośnej obudowie 520 × 250 × 379 mm o masie 16,8 kg. Z jednofazowego gniazda 230 V oddaje 220 A TIG, a przy pracy ciągłej 160 A; przy 110 V dostępne jest 130 A. PFC obciąża sieć równomiernie i pozwala pracować z agregatu od 8 kVA.
W TIG AC regulacja balansu (, 60…0%) decyduje o proporcji między czyszczeniem tlenków a wtopieniem, a częstotliwość 30-200 Hz o szerokości i stabilności łuku, wyższa daje wąski, skupiony łuk do cienkich profili aluminiowych, niższa szerszy do grubszych elementów. Puls (0,1-300 Hz w DC, 0,1-5 Hz w AC), Minilog, Hot start z regulacją poziomu i czasu, up/down slope, gaz wstępny i wypływu oraz tryby 2T/4T dają pełną kontrolę nad cyklem spawania. Zajarzenie HF (12 kV) lub Lift TIG w DC; w AC zawsze HF.
Proces MAX WeldClean (czyszczenie prądem AC, polerowanie prądem DC, ) usuwa przebarwienia i tlenki ze spoin na stali nierdzewnej i przywraca warstwę pasywną, wymaga narzędzia MAX WeldClean z pędzlem i elektrolitu, dobieranych osobno. Duży kolorowy wyświetlacz LCD z pokrętłem i wyborem procesu na ekranie, 4 kanały pamięci na każdy proces, złącze zdalnego sterowania (R10, FR41, TXR10/TXR20) oraz opcjonalna chłodnica Master Cooler 05M i wózki T22M/T32A pozwalają dopasować stanowisko do pracy.
Budowa i osprzęt zestawu
- Źródło Kemppi Minarc T 223 ACDC GM, inwertor TIG AC/DC / MMA 220 A z PFC, o masie 16,8 kg, z dużym kolorowym wyświetlaczem LCD, złączem uchwytu R1/4 i 7-pin, wbudowanym procesem MAX WeldClean oraz kablem sieciowym z wtyczką. Źródło jest dostarczane bez kabla masy, dlatego pakiet zawiera go osobno.
- Uchwyt TIG Flexlite TX 225GS 4 m (TX225GS4), chłodzony gazem, 220 A DC / 120 A AC przy 40% (argon), szyjka obrotowa (S), duża głowica, elektrody 1,0-4,0 mm, złącze 7-pin. Uchwyty Flexlite TX serii 5 mają opatentowaną silikonową rękojeść z elastycznym zakończeniem, które przenosi moment obciążenia poza nadgarstek spawacza, wyłącznik start/stop w standardzie oraz złącze 7-pin, dzięki któremu można dołożyć zdalne sterowanie na uchwycie (TXR10 rolkowe lub TXR20 kołyskowe) i regulować prąd bez odchodzenia od złącza.
- Kabel masy 35 mm², 5 m (6184311), Kabel masy 35 mm² o długości 5 m z zaciskiem, w tym zestawie źródło Minarc T 223 ACDC GM jest dostarczane bez kabla masy, dlatego pakiet uzupełniono o przewód powrotny gotowy do podłączenia.
Procesy i funkcje technologiczne
TIG AC, balans i częstotliwość
W prądzie przemiennym półokres dodatni rozbija warstwę tlenków na aluminium, ujemny daje wtopienie. Balans, 60…0% przesuwa proporcję między czyszczeniem a wtopieniem (więcej czyszczenia przy zabrudzonym lub anodowanym materiale, więcej wtopienia przy grubych elementach), a częstotliwość 30-200 Hz zawęża lub poszerza łuk. Efekt: kontrola nad szerokością lica i strefą czyszczenia bez zmiany elektrody.
Puls TIG i Minilog
Puls 0,1-300 Hz (DC) i 0,1-5 Hz (AC) przełącza prąd między poziomem bazowym a impulsowym, mniejsza energia liniowa, mniej odkształceń i lepsza kontrola jeziorka na cienkich blachach. Minilog (, 99…+125%) przełącza dwa poziomy prądu krótkim naciśnięciem spustu, co pozwala obniżyć prąd na narożnikach i końcach spoin bez pedału.
MAX WeldClean, elektrolityczne czyszczenie spoin
Proces czyszczenia (AC) i polerowania (DC, ) usuwa tlenki i przebarwienia ze spoin na stali nierdzewnej i przywraca odporność korozyjną, bez pasty trawiącej i bez osobnego urządzenia. Prąd startowy 25 A (50 A dla dużego narzędzia), 4 kanały pamięci na proces. Wymaga narzędzia MAX WeldClean z pędzlem, elektrolitu (np. 10-60% kwasu fosforowego) i neutralizacji wodą, zestaw startowy MAX Clean dobiera się osobno.
Zajarzenie HF 12 kV i Lift TIG
HF zapala łuk impulsem wysokiego napięcia bez dotykania elektrodą, czysty start i brak wtrąceń wolframu; w AC działa zawsze. W DC można przełączyć na Lift TIG (dotknięcie i uniesienie elektrody) do pracy przy elektronice. Tryby 2T/4T, gaz wstępny 0-10 s i wypływu 0-9,9 s (lub Auto), up slope 0-5 s i down slope 0-1,5 s uzupełniają cykl.
Hot start i 4 kanały pamięci na proces
Hot start w TIG ma regulowany poziom (, 80…+100%) i czas (0,1-9,9 s), wyższy ułatwia start na grubym aluminium, niższy chroni cienkie blachy. Każdy proces (TIG, MMA, czyszczenie, polerowanie) ma cztery kanały pamięci, więc powrót do sprawdzonych nastaw zajmuje jedno naciśnięcie.
MMA z Hot start, Arc Force i VRD
Hot start (, 10…+10) i Arc Force (, 10…+10) dostrajają zajarzenie i dynamikę zwarcia do elektrod rutylowych i zasadowych 1,6-4 mm; VRD obniża napięcie biegu jałowego do 21 V przy pracy w wilgotnych i ciasnych miejscach.
PFC, zasilanie 230 V / 110 V, agregat
Układ korekcji współczynnika mocy (λ = 1) pozwala uzyskać 220 A z gniazda 16 A i pracować na długich przedłużaczach oraz z agregatu od 8 kVA. Źródło automatycznie dopasowuje się do 220-240 V lub 110-120 V.
Zdalne sterowanie i chłodzenie
Złącze 7-pin obsługuje ręczne R10, nożny pedał FR41 (w wybranych zestawach) oraz sterowanie na uchwycie TXR10/TXR20; dla R10, FR41 i TXR10 można ustawić limity prądu. Opcjonalna chłodnica Master Cooler 05M (w zestawach z uchwytem chłodzonym cieczą) pozwala pracować z pełnym prądem przy długich spoinach.
Obsługiwane procesy i zastosowania
- TIG AC, aluminium i stopy, balans, 60…0%, częstotliwość 30-200 Hz, puls 0,1-5 Hz
- TIG DC, stal, stal nierdzewna, miedź, tytan; puls 0,1-300 Hz; HF lub Lift TIG
- Minilog, drugi poziom prądu spustem uchwytu
- MMA DC, elektroda otulona 1,6-4 mm do 170 A, Hot start, Arc Force, VRD
- MAX WeldClean, elektrolityczne czyszczenie i polerowanie spoin (narzędzie i elektrolit dobierane osobno)
- Zdalne sterowanie R10 / FR41 / TXR10 / TXR20
Najczęstsze pytania
Co wchodzi w skład zestawu Kemppi Minarc T 223 ACDC GM + TX 225GS 4 m?
Źródło Kemppi Minarc T 223 ACDC GM z kablem sieciowym, uchwyt TIG Flexlite TX 225GS 4 m (TX225GS4), kabel masy 35 mm², 5 m z zaciskiem. Narzędzie MAX WeldClean, reduktor i butlę dobiera się osobno.
Czym różni się ten zestaw od innych zestawów z Minarc T 223 ACDC GM?
Źródło jest to samo, zestawy różnią się uchwytem. Tutaj jest Flexlite TX 225GS 4 m: 220 A DC / 120 A AC przy 40% (argon), szyjka obrotowa (S), duża głowica, elektrody 1,0-4,0 mm. Dłuższy pakiet przewodów daje większy zasięg od źródła, krótszy jest lżejszy w prowadzeniu i mniej obciąża nadgarstek.
Czy zestaw ma chłodzenie cieczą?
Nie, w tym zestawie jest uchwyt Flexlite TX 225GS 4 m chłodzony gazem osłonowym (220 A DC / 120 A AC przy 40% (argon)). Do długich spoin przy wysokim prądzie lub aluminium warto rozważyć zestaw z chłodnicą i uchwytem chłodzonym cieczą.
Czy można spawać aluminium?
Tak, to źródło TIG AC/DC. Prąd przemienny z regulacją balansu i częstotliwości oraz puls AC są przewidziane do aluminium i jego stopów; przy 230 V dostępne jest 220 A przy 20% i 160 A przy 100% cyklu pracy.
Czy czyszczenie spoin MAX WeldClean działa od razu?
Proces jest wprogramowany w źródło. Do pracy potrzebne jest narzędzie MAX WeldClean montowane na korpusie uchwytu TIG, pędzel, elektrolit i woda do neutralizacji, zestaw startowy MAX Clean (mały lub duży) dobiera się osobno.
Czy urządzenie pracuje z agregatu i gniazda 230 V?
Tak. PFC pozwala pracować z agregatu o mocy min. 8 kVA oraz na przedłużaczach z gniazda 230 V (16 A); przy 110 V dostępne jest 130 A.
