Zestaw TIG Kemppi Minarc T 223 DC MLP: 220 A TIG z gniazda 230 V, HF/Lift, puls, Minilog, PFC, 9,6 kg, z uchwytem TX 165GF 8 m, kablem masy i paskiem

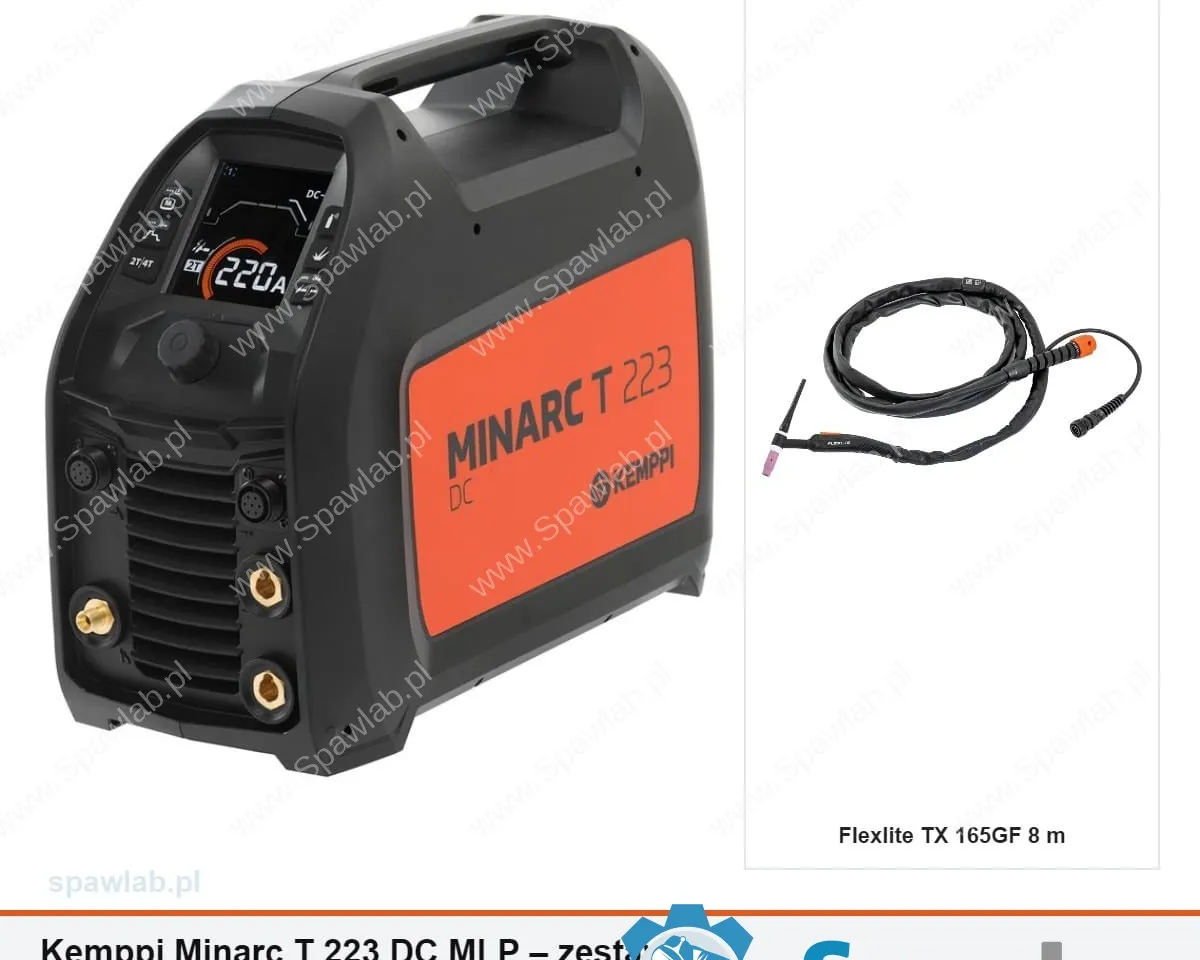

Kemppi Minarc T 223 DC MLP, chłodzony gazem, uchwyt TX 165GF 8 m, przenośna spawarka TIG DC / MMA 220 A, 1~230/110 V, puls i Minilog, 9,6 kg
Kemppi Minarc T 223 DC MLP to przenośna spawarka inwertorowa TIG DC / MMA o prądzie TIG 220 A przy 20% cyklu pracy (170 A przy 60%, 140 A przy 100%) i MMA 170 A przy 25%, zasilana z jednofazowej sieci 230 V lub 110 V, o masie 9,6 kg, z pulsem 0,1-300 Hz i funkcją Minilog, zajarzeniem HF lub Lift, czterema kanałami pamięci na proces i kolorowym wyświetlaczem LCD. Zestaw Kemppi Minarc T 223 DC MLP + TX 165GF 8 m zawiera źródło z kablem sieciowym 3 m, kablem masy 25 mm², 5 m i paskiem do przenoszenia oraz uchwyt TIG Flexlite TX 165GF 8 m.
To urządzenie dla monterów instalacji, serwisów, warsztatów precyzyjnych i spawaczy pracujących w terenie, którzy potrzebują stabilnego łuku TIG na stali, nierdzewce i miedzi z gniazda 230 V, a w razie potrzeby elektrody otulonej do 170 A. Puls pozwala kontrolować energię liniową na cienkich blachach i w pozycjach wymuszonych, a Minilog przełącza dwa poziomy prądu spustem uchwytu, np. do sczepiania i spawania bez sięgania do panelu. PFC (współczynnik mocy 1) i praca z agregatu od 8 kVA sprawiają, że 220 A jest dostępne z przedłużacza na budowie. Zaprojektowana i produkowana w Finlandii, z gwarancją Kemppi przedłużaną do 3 lat po rejestracji w My Fleet.
| Prąd TIG | 220 A przy 20% |
| Prąd MMA | 170 A przy 25% |
| Zasilanie | 1~230 V / 110 V |
| Zajarzenie | HF / Lift TIG |
| Uchwyt w zestawie | TX 165GF 8 m |
| Masa | 9,6 kg |
Co zawiera zestaw Kemppi Minarc T 223 DC MLP + TX 165GF 8 m
Numer katalogowy pakietu Kemppi: P223MLPTX165GF8. Zestaw skompletowany według oficjalnego cennika Kemppi, wszystkie elementy są fabrycznie nowe i objęte gwarancją producenta.
- Źródło Kemppi Minarc T 223 DC MLP (MIT223DCMLPGM), przenośna spawarka TIG DC / MMA 220 A, 1~230/110 V, puls i Minilog, 9,6 kg
- Uchwyt spawalniczy Flexlite TX 165GF 8 m (TX165GF8), chłodzony gazem, 160 A DC / 100 A AC przy 40% (argon)
Co wyróżnia ten zestaw: uchwyt Flexlite TX 165GF 8 m, 160 A DC / 100 A AC przy 40% (argon), szyjka giętka (F), duża głowica, elektrody wolframowe 1,0-4,0 mm.
Przeznaczenie i obszar zastosowania
- Montaż instalacji i serwis w terenie, 9,6 kg, zasilanie 230 V lub 110 V, PFC i agregat od 8 kVA pozwalają spawać TIG tam, gdzie nie ma sieci trójfazowej.
- Warsztaty precyzyjne i prototypownie, regulacja od 5 A, up/down slope, gaz wstępny i wypływu oraz puls 0,1-300 Hz dają kontrolę nad energią liniową na cienkich elementach ze stali i nierdzewki.
- Prace naprawcze na hali, tryb MMA do 170 A z Arc Force i antyprzyklejaniem obsługuje elektrody rutylowe i zasadowe przy sczepianiu i naprawach konstrukcji.
- Stanowiska z kilkoma operatorami, 4 kanały pamięci na proces, zdalne sterowanie ręczne (R10), nożne (FR41) lub na uchwycie (TXR10/TXR20) ułatwiają powtarzalną pracę.
- Spawanie cienkich blach i rur z ograniczonym odkształceniem, Minilog pozwala obniżyć prąd spustem w miejscach przegrzewania, np. przy narożnikach i końcach spoin.
Specyfikacja techniczna
| Model / kod producenta | Kemppi Minarc T 223 DC MLP (MIT223DCMLPGM) |
| Procesy | TIG DC (z pulsem, Minilog), MMA |
| Zasilanie | 1~ 50/60 Hz, 220-240 V ±10% lub 110-120 V ±10% |
| Bezpiecznik | 16 A |
| Moc pobierana przy prądzie maks. | 5,5 kVA |
| Współczynnik mocy (PFC) | 1 |
| Prąd TIG (230 V) | 220 A przy 20%; 170 A przy 60%; 140 A przy 100% |
| Prąd MMA (230 V) | 170 A przy 25%; 140 A przy 60%; 120 A przy 100% |
| Prąd TIG (110 V) | 130 A przy 20%; 110 A przy 60%; 90 A przy 100% |
| Zakres regulacji TIG | 5 A, 220 A |
| Zakres regulacji MMA | 15 A, 170 A |
| Napięcie biegu jałowego (MMA) | 95 V (VRD: obniżone) |
| Zajarzenie | HF lub Lift TIG (kontaktowe) |
| Tryby spustu | 2T, 4T, 4T LOG |
| Puls TIG | 0,1-300 Hz |
| Minilog | tak, poziom, 99…+125% |
| Kanały pamięci | 4 na proces (TIG / MMA) |
| Zdalne sterowanie | R10 (ręczne), FR41 (nożne), TXR10 / TXR20 (na uchwycie) |
| Praca z agregatem | tak, zalecana moc min. 8 kVA |
| Stopień ochrony | IP23 |
| Temperatura pracy | 20…+40 °C |
| Wymiary (dł. × szer. × wys.) | 461 × 202 × 367 mm |
| Masa źródła | 9,6 kg |
| Uchwyt w zestawie | Flexlite TX 165GF 8 m (TX165GF8) |
| Kabel masy | 25 mm², 5 m |
| Kabel sieciowy | 3 m |
| Pasek do przenoszenia | w zestawie |
| Normy | EN IEC 60974-1, -3, -10; IEC 61000-3-12 |
| Obciążalność uchwytu | 160 A DC / 100 A AC przy 40% (argon) |
| Chłodzenie uchwytu | gaz osłonowy |
| Szyjka uchwytu | giętka (F), duża głowica |
| Długość uchwytu | 8 m |
| Elektrody wolframowe | 1,0-4,0 mm |
O urządzeniu Kemppi Minarc T 223 DC MLP
Minarc T DC to wielonapięciowe źródło TIG Kemppi dla spawaczy w ruchu: kształt, wymiary i masa 9,6 kg są dobrane pod przenoszenie, pasek mocuje się do otworów w uchwycie, a formowana obudowa znosi uderzenia typowe dla budowy. Minarc T 223 DC MLP oddaje 220 A TIG przy 20% cyklu pracy z gniazda 230 V, a przy 110 V, 130 A, i dzięki PFC nie przeciąża zabezpieczeń ani przedłużaczy.
Zajarzenie HF (wysokonapięciowy impuls bez dotykania elektrodą) lub Lift TIG (kontaktowe) wybiera się z panelu; do dyspozycji są tryby 2T, 4T i 4T LOG z łukiem poszukiwawczym na starcie i łukiem końcowym, gaz wstępny i wypływu, narastanie i opadanie prądu (up/down slope), Hot start oraz cztery kanały pamięci na każdy proces. W MMA działają Arc Force, antyprzyklejanie (automatyczne obniżenie prądu przy przyklejeniu elektrody) i VRD obniżające napięcie biegu jałowego. Wersja MLP dokłada puls TIG w zakresie 0,1-300 Hz i Minilog, przełączanie spustem między prądem spawania a drugim, ustawionym poziomem (, 99…+125%).
Kolorowy wyświetlacz LCD z czytelnym, logicznym interfejsem, złącze zdalnego sterowania (R10, FR41, TXR10/TXR20) oraz opcjonalna chłodnica Minarc Cooler 05 i wózek MST 400 pozwalają rozbudować stanowisko w miarę potrzeb. Pakiet Kemppi zawiera uchwyt Flexlite TX serii 5, kabel masy 25 mm², 5 m, kabel sieciowy 3 m i pasek.
Budowa i osprzęt zestawu
- Źródło Kemppi Minarc T 223 DC MLP, inwertor TIG DC / MMA 220 A z PFC, o masie 9,6 kg, w formowanej obudowie 461 × 202 × 367 mm, z kolorowym wyświetlaczem LCD, złączem R1/4 uchwytu i 7-pin do zdalnego sterowania, kablem sieciowym 3 m.
- Kabel masy 25 mm², 5 m z zaciskiem oraz pasek do przenoszenia mocowany do otworów w uchwycie, kompletny zestaw do podłączenia butli argonu i rozpoczęcia pracy.
- Uchwyt TIG Flexlite TX 165GF 8 m (TX165GF8), chłodzony gazem, 160 A DC / 100 A AC przy 40% (argon), szyjka giętka (F), duża głowica, elektrody 1,0-4,0 mm, złącze 7-pin. Uchwyty Flexlite TX serii 5 mają opatentowaną silikonową rękojeść z elastycznym zakończeniem, które przenosi moment obciążenia poza nadgarstek spawacza, wyłącznik start/stop w standardzie oraz złącze 7-pin, dzięki któremu można dołożyć zdalne sterowanie na uchwycie (TXR10 rolkowe lub TXR20 kołyskowe) i regulować prąd bez odchodzenia od złącza.
Procesy i funkcje technologiczne
Zajarzenie HF i Lift TIG
HF wytwarza impuls wysokiego napięcia, który zajarza łuk bez dotykania elektrodą materiału, czysty start bez wtrąceń wolframu, ważny przy nierdzewce i elementach widocznych. Lift TIG zajarza łuk po lekkim dotknięciu i uniesieniu elektrody, bez zakłóceń HF, do pracy przy elektronice i sterownikach. Wybór z panelu.
2T / 4T / 4T LOG
W 2T łuk pali się, dopóki spust jest wciśnięty; 4T blokuje spust przy długich spoinach. 4T LOG dodaje łuk poszukiwawczy (obniżony prąd na starcie do ustawienia elektrody) i łuk końcowy (obniżony prąd przed zakończeniem), ułatwia precyzyjne rozpoczęcie i domknięcie spoiny bez krateru.
Puls TIG 0,1-300 Hz
Prąd jest przełączany między prądem bazowym a impulsowym z zadaną częstotliwością. Niskie częstotliwości (poniżej kilku Hz) pozwalają kontrolować jeziorko na cienkich blachach i w pozycjach wymuszonych, wysokie (do 300 Hz) zawężają i stabilizują łuk, mniejsza strefa wpływu ciepła, mniej odkształceń, lepsza kontrola wtopienia na nierdzewce i cienkich rurach.
Minilog, dwa poziomy prądu spustem
Krótkie naciśnięcie spustu w trakcie spawania przełącza między prądem spawania a poziomem Minilog (, 99…+125%). Spawacz obniża prąd na narożnikach, przy końcach spoin lub przy dokładaniu pręta, a potem wraca do pełnej mocy, bez pedału i bez sięgania do panelu. Przydatne przy sczepianiu i przy rurach o zmiennej grubości ścianki.
Up slope / Down slope, gaz wstępny i wypływu
Narastanie prądu chroni cienki materiał przed przepaleniem na starcie, opadanie pozwala wypełnić krater i uniknąć pęknięć na końcu spoiny. Gaz wstępny osłania elektrodę przed zajarzeniem, gaz wypływu chroni stygnącą spoinę i elektrodę przed utlenieniem, mniej przebarwień na nierdzewce.
Hot start i 4 kanały pamięci na proces
Hot start podnosi lub obniża prąd na początku spoiny, wyższy ułatwia start na grubszym materiale, niższy chroni cienkie blachy. Cztery kanały pamięci dla TIG i cztery dla MMA przechowują komplet nastaw, co skraca przezbrojenie między powtarzalnymi zadaniami.
MMA z Arc Force, antyprzyklejaniem i VRD
Arc Force zmienia dynamikę zwarcia i pomaga utrzymać łuk przy elektrodach zasadowych i w pozycjach wymuszonych; antyprzyklejanie automatycznie obniża prąd, gdy elektroda przyklei się do materiału; VRD obniża napięcie biegu jałowego, co ma znaczenie przy pracy w wilgotnych i ciasnych miejscach.
PFC i zasilanie 230 V / 110 V
Układ korekcji współczynnika mocy (λ = 1) pozwala uzyskać 220 A z gniazda 16 A, pracować na długich przedłużaczach i z agregatu od 8 kVA. Źródło automatycznie dopasowuje się do napięcia 220-240 V lub 110-120 V.
Zdalne sterowanie
Złącze 7-pin obsługuje ręczne R10, nożny pedał FR41 oraz sterowanie na uchwycie TXR10 (rolka) i TXR20 (kołyska). Można ustawić limity minimalny i maksymalny prądu dla zdalnego sterowania, pedał lub rolka pracują wtedy w bezpiecznym zakresie dobranym do detalu.
Obsługiwane procesy i zastosowania
- TIG DC, zajarzenie HF lub Lift TIG, 2T / 4T / 4T LOG
- TIG DC z pulsem 0,1-300 Hz
- Minilog, drugi poziom prądu spustem uchwytu
- MMA, elektroda otulona do 170 A, Arc Force, antyprzyklejanie, VRD
- Zdalne sterowanie R10 / FR41 / TXR10 / TXR20 (dobierane osobno)
Najczęstsze pytania
Co wchodzi w skład zestawu Kemppi Minarc T 223 DC MLP + TX 165GF 8 m?
Źródło Kemppi Minarc T 223 DC MLP z kablem sieciowym 3 m, kabel masy 25 mm², 5 m z zaciskiem, pasek do przenoszenia oraz uchwyt TIG Flexlite TX 165GF 8 m (TX165GF8). Reduktor i butlę dobiera się osobno.
Czym różni się ten zestaw od innych zestawów z Minarc T 223 DC MLP?
Źródło jest to samo, zestawy różnią się uchwytem. Tutaj jest Flexlite TX 165GF 8 m: 160 A DC / 100 A AC przy 40% (argon), szyjka giętka (F), duża głowica, elektrody 1,0-4,0 mm. Dłuższy pakiet przewodów daje większy zasięg od źródła, krótszy jest lżejszy w prowadzeniu i mniej obciąża nadgarstek.
Czy spawarka spawa aluminium?
Nie, to źródło TIG DC (prąd stały) do stali, stali nierdzewnej, miedzi i tytanu. Do aluminium metodą TIG potrzebne jest źródło AC/DC, np. Kemppi Minarc T 223 ACDC GM.
Czy można zasilać z agregatu i przedłużacza?
Tak. PFC pozwala pracować z agregatu o mocy min. 8 kVA oraz na długich przedłużaczach z gniazda 230 V; przy 110 V dostępne jest 130 A.
Czy jest zdalne sterowanie w zestawie?
Nie, złącze 7-pin obsługuje ręczne R10, nożne FR41 i sterowanie na uchwycie TXR10/TXR20, które dobiera się osobno do sposobu pracy.
Czy można dołożyć chłodzenie cieczą?
Tak, źródło współpracuje z chłodnicą Minarc Cooler 05 (MIC05) i uchwytami TX chłodzonymi cieczą, co ma sens przy długiej pracy powyżej 150-200 A.
