PRZEMYSŁOWY ZESTAW 500 A • PULSE & SUPERPULSE • PODAJNIK 4-ROLKOWY • PRZEWÓD POŚREDNI 10 M • ZESTAW UŻYWANY
ESAB Aristo Mig 5000iw w konfiguracji z ciężkim, 4-rolkowym podajnikiem Aristo Feed 4804 i cyfrowym panelem sterowania Aristo U8 to używany, przemysłowy półautomat spawalniczy o maksymalnym prądzie spawania 500 A w 60% cyklu pracy. Inwertorowe źródło prądu wyposażone jest w zintegrowany układ chłodzenia cieczą (wersja „w”) o mocy chłodniczej około 2,0 kW (przy 50 Hz) oraz czujnik systemu ESAB LogicPump (ELP). Zestaw cechuje się dużym promieniem pracy dzięki zastosowaniu chłodzonego przewodu pośredniego o długości około 10 m, co umożliwia wygodne prowadzenie prac montażowych bez konieczności przemieszczania całego urządzenia. Katalogowa cena netto nowego zestawu w takiej konfiguracji wynosiła około 122 000 zł brutto (ok. 99 187 zł netto), co czyni ten sprawdzony egzemplarz racjonalną alternatywą budżetową dla zakładów przemysłowych.
Maszyna została zaprojektowana do wielozmianowej produkcji stalowej, pracy przy ciężkich konstrukcjach, naczepach, maszynach oraz do procesów wymagających wysokiej precyzji energetycznej. Panel Aristo U8 oferuje zaawansowany proces Aristo SuperPulse, który cyklicznie przełącza dwa zestawy parametrów, co pozwala na bezodpryskowe spawanie stali nierdzewnej, precyzyjne układanie lica na stopach aluminium oraz spawanie w pozycjach przymusowych. Zestaw świetnie sprawdzi się na stanowiskach o wysokim zużyciu spoiwa, mechanizm podajnika Feed 4804 jest konstrukcyjnie przystosowany do ciągłego podawania drutu z beczek przemysłowych typu Marathon Pac 250 kg. W komplecie znajduje się również adapter zdalnego sterowania RA23 (nr 0459491911), służący do obsługi analogowych pilotów MIG/MAG oraz przełączników programów RS3 przy stanowisku roboczym.
| Prąd maksymalny | 500 A (60%) |
| Cykl pracy (100%) | 400 A |
| Podajnik drutu | 4-rolkowy (Feed 4804) |
| Procesy i sterowanie | SuperPulse • Synergia • U8 |
| Zasięg pakietu | ok. 10 m (pośredni) |
| Cena katalogowa nowej | ok. 122 000 zł brutto |
Przeznaczenie i obszary zastosowania w przemyśle
- Produkcja ciężkich konstrukcji stalowych i maszyn: Znamionowe obciążenie 400 A przy 100% cyklu pracy umożliwia ciągłe spawanie grubych blach i profili w trybie wielozmianowym bez przegrzewania źródła.
- Spawanie wysokowydajne ze spoiwem w beczkach (Marathon Pac): Czterorolkowy podajnik Feed 4804 jest przystosowany do ciągnięcia drutu z opakowań 250 kg, co eliminuje przestoje na częstą wymianę tradycyjnych szpul.
- Zaawansowane spawanie stali nierdzewnych (CrNi) i aluminium: Funkcje MIG/MAG Pulse oraz Aristo SuperPulse minimalizują odpryski, kontrolują wprowadzanie ciepła i pomagają uzyskać równą łuskę spoiny bez ryzyka przepaleń (przy aluminium wymaga rolek U i teflonowego prowadnika).
- Spawanie w pozycjach przymusowych oraz elementów rur: Technologia SuperPulse stabilizuje jeziorko spawalnicze przy zmiennych szczelinach montażowych i ułatwia kontrolowanie przetopu na grani.
- Prace naprawcze, montażowe i żłobienie elektropowietrzne: Mocne źródło 500 A pozwala na sprawne usuwanie wad spoin elektrodą węglową (Carbon Arc Gouging) oraz spawanie elektrodami otulonymi w procesie MMA.
Specyfikacja techniczna zestawu
| Producent / Model źródła | ESAB Aristo Mig 5000iw (inwertor z magistralą CAN) |
| Typ konstrukcji | Przemysłowe źródło cyfrowe, stopień ochrony IP23, klasa H |
| Zasilanie / Zabezpieczenie | 3×400 V, 50/60 Hz | I₁max: ok. 36-37 A / I₁eff: ok. 27-28 A |
| Zakres prądu spawania MIG/MAG | ok. 16 A / 15 V, 500 A / 39 V |
| Zakres prądu spawania MMA | ok. 16-500 A |
| Cykl pracy (60% / 100%) | 500 A / 39 V (przy 60%) | 400 A / 34 V (przy 100%) |
| Napięcie biegu jałowego | ok. 72-88 V (MIG/MAG) | ok. 68-80 V (MMA) |
| Podajnik i panel sterowania | ESAB Aristo Feed 4804 (4-rolkowy, chłodzony) | Panel Aristo U8 |
| Zakres prędkości podawania drutu | 0,8-25 m/min |
| Obsługiwane średnice drutu (katalogowo) | 0,6-2,4 mm (stal węglowa, nierdzewna, aluminium, druty rdzeniowe) |
| Układ chłodzenia (zintegrowany) | Moc: ok. 2,0 kW (50 Hz) | Ciśnienie: ok. 3,2 bar | Zbiornik: ok. 5,5 l |
| Adapter zdalnego sterowania | ESAB RA23 Remote Adapter (nr kat. 0459491911) |
| Cena katalogowa nowego zestawu | ok. 122 000 zł brutto |
O urządzeniu, procesy SuperPulse i stabilność w produkcji
ESAB Aristo Mig 5000iw to przemysłowe źródło inwertorowe komunikujące się po magistrali CAN, zaprojektowane dla najbardziej wymagających zadań spawalniczych w klasie 500 A. Maszyna wyróżnia się wysoką stabilnością parametrów wyjściowych przy obciążeniach ciągłych (400 A w 100% cyklu pracy), co gwarantuje pełną powtarzalność przetopu przy spawaniu długich spoin na grubych elementach konstrukcyjnych ze stali węglowej i stopowej.
Podajnik drutu Aristo Feed 4804 sterowany jest przez rozbudowany panel cyfrowy Aristo U8. Oprócz klasycznego spawania synergicznego i pulsacyjnego, panel oferuje proces Aristo SuperPulse, pozwalający łączyć w jednej spoinie różne charaktery łuku (np. Pulse + Pulse lub Pulse + łuk zwarciowy). Funkcja ta znacząco ułatwia kontrolę nad krzepnącym jeziorkiem na aluminium i stali nierdzewnej. Obecny w zestawie adapter RA23 umożliwia obsługę analogowych pilotów oraz przełącznika trzech programów spawalniczych RS3 bezpośrednio ze stanowiska pracy, jest to rozwiązanie zmechanizowanego sterowania stanowiskowego, a nie moduł fieldbus robota przemysłowego.
Budowa, konfiguracja pakietu i osprzęt w zestawie
Oferowany zestaw zawiera sprawdzone komponenty przystosowane do pracy w trudnym środowisku produkcyjnym:

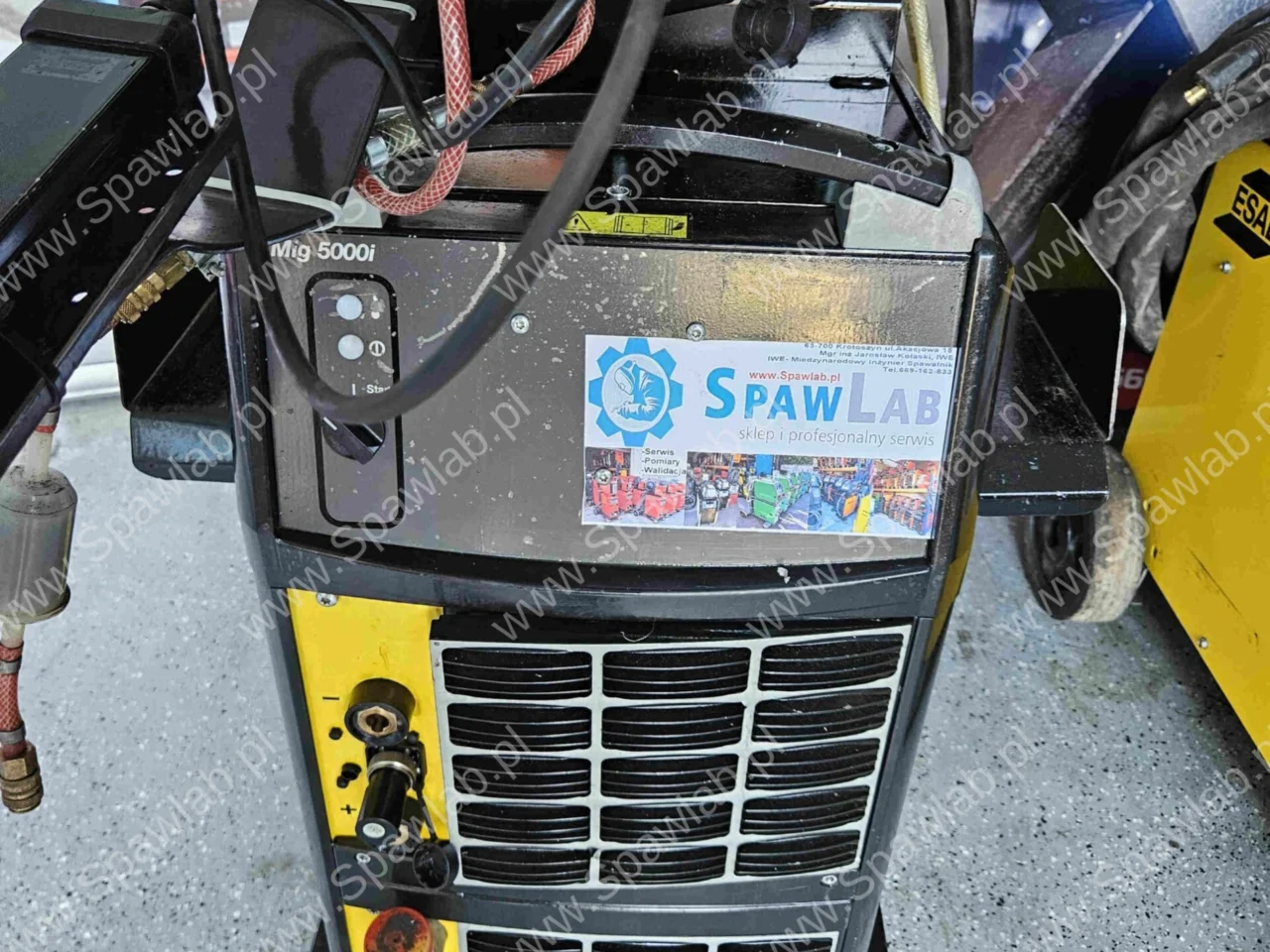

- Źródło inwertorowe ESAB Aristo Mig 5000iw: Jednostka prądowa 500 A ze zintegrowaną chłodnicą cieczy (zbiornik ok. 5,5 l) i systemem automatycznego sterowania pompą ESAB LogicPump (ELP).
- Podajnik drutu Aristo Feed 4804: Wzmocniony mechanizm z 4 napędzanymi rolkami o obciążalności 500 A przy 60%. Zapewnia stabilny posuw drutu w zakresie 0,8-25 m/min i jest przystosowany do ciągnięcia spoiwa z beczek Marathon Pac.

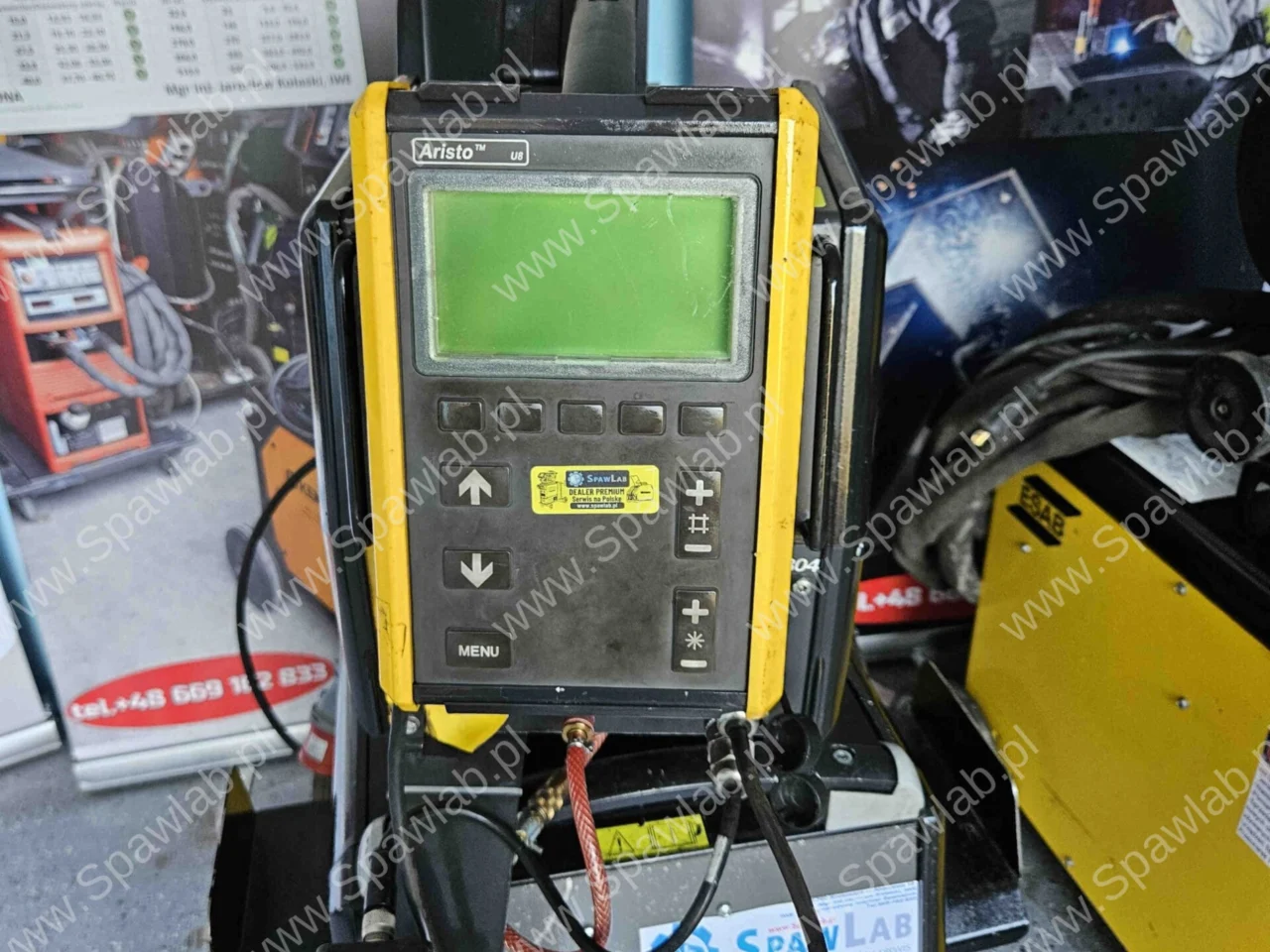

- Panel cyfrowy Aristo U8: Oryginalny sterownik z ekranem, czytnikiem kart CompactFlash, obsługą do 255 komórek pamięci, pełną bazą linii synergicznych i statystykami produkcyjnymi.

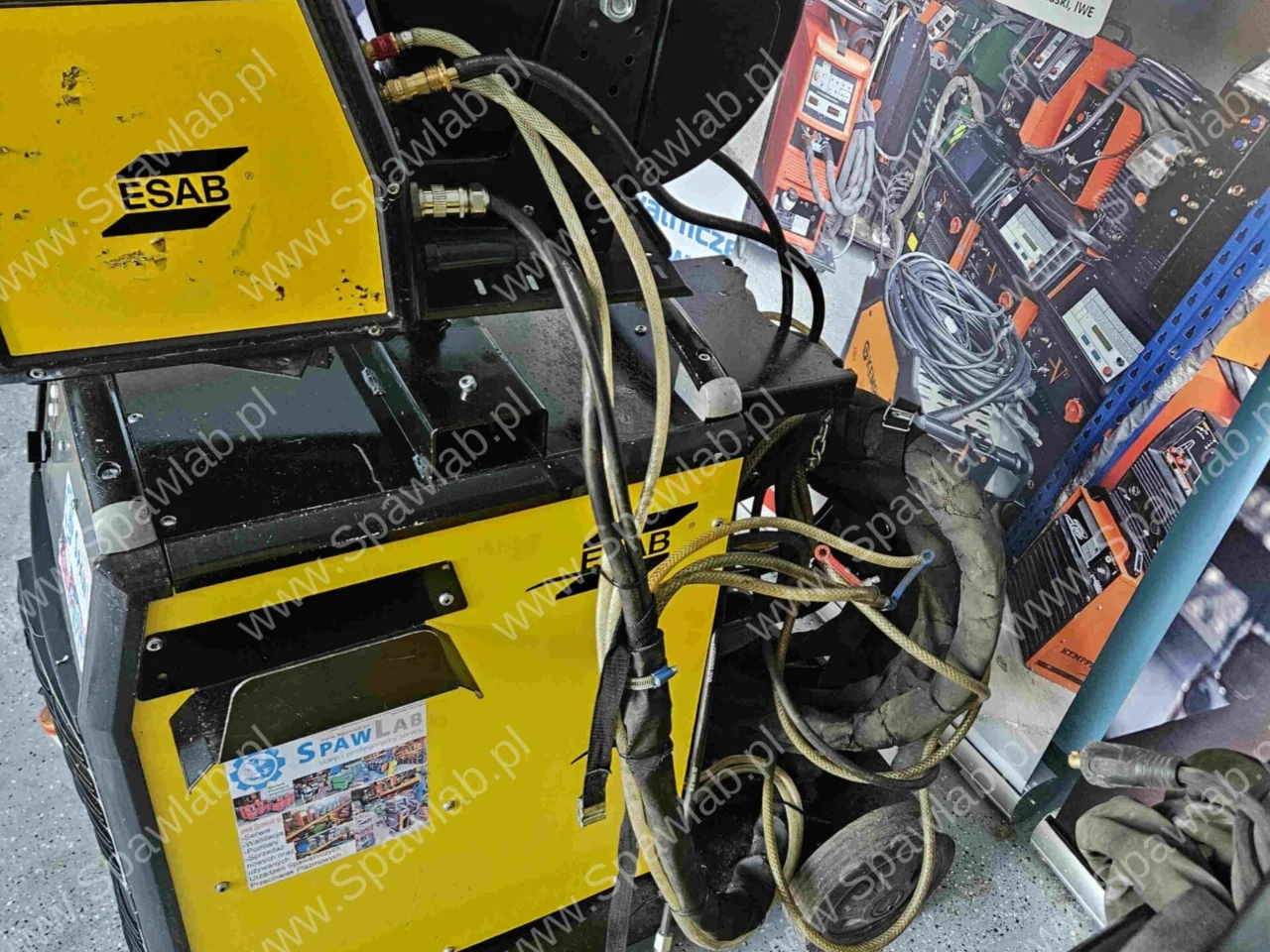

- Przewód pośredni (około 10 m): Kompletny pakiet zasilająco-komunikacyjny z przewodami chłodzenia cieczą, umożliwiający oddalenie podajnika od źródła na odległość do 10 metrów.

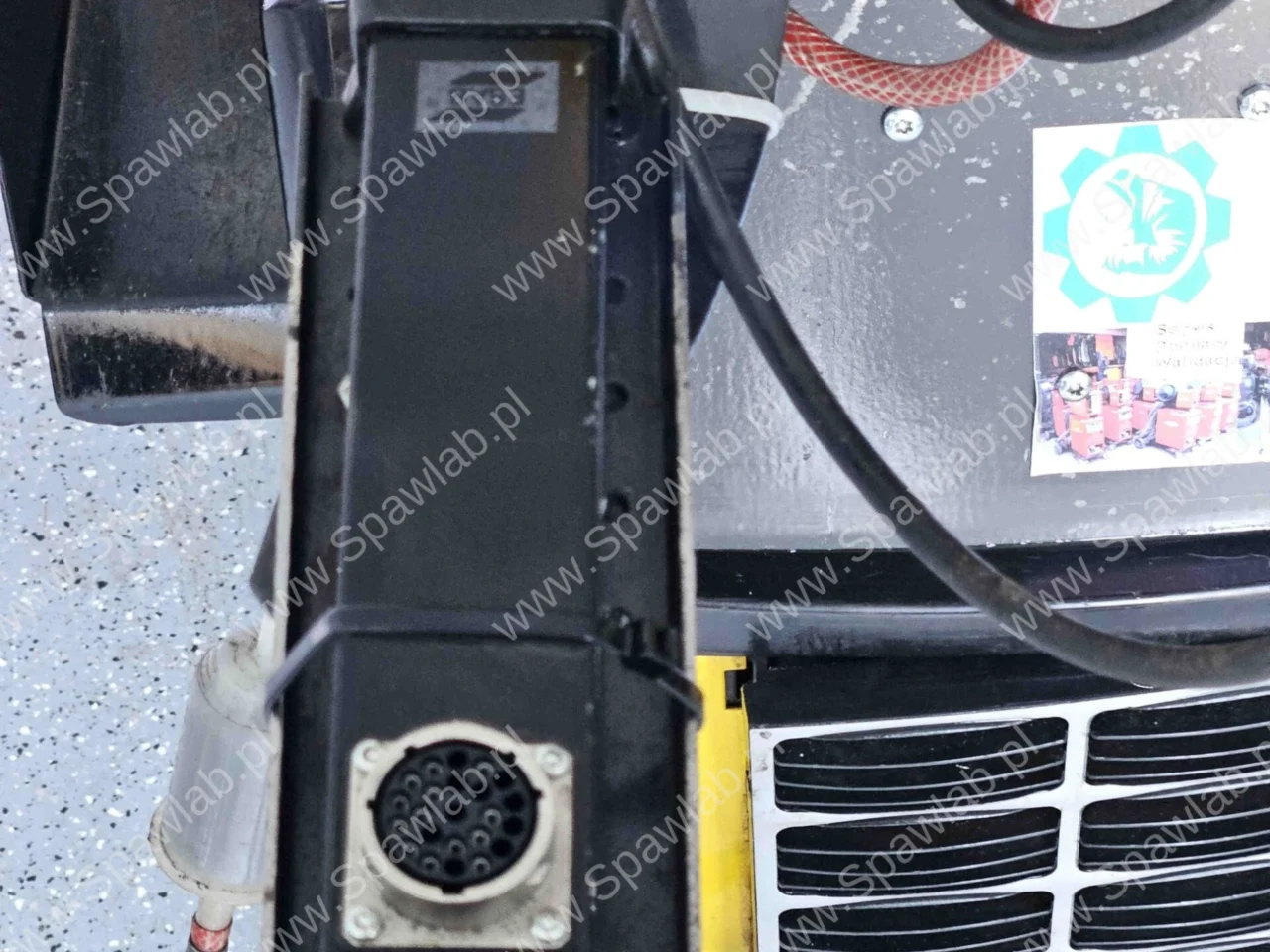

- Adapter zdalnego sterowania ESAB RA23 (0459491911): Moduł magistrali CAN pozwalający podłączyć analogowe piloty MIG/MAG oraz przełącznik trzech programów RS3 na stanowisku spawalniczym.
Procesy i funkcje technologiczne zestawu
Aktywny proces Aristo SuperPulse
Proces Aristo SuperPulse cyklicznie przełącza się między dwoma różnymi poziomami parametrów (faza Primary i Secondary), pozwalając na precyzyjne sterowanie energią liniową. Umożliwia to częściowe krzepnięcie jeziorka w fazie chłodniejszej, co ułatwia spawanie w pozycjach przymusowych, eliminuje przepalenia cienkich blach i pozwala uzyskać regularne lico na stopach aluminium i stali nierdzewnej.
Spawanie pulsacyjne MIG/MAG Pulse
Kontrolowane odrywanie kropli spoiwa za pomocą impulsów prądu zapobiega powstawaniu zwarć i odprysków na powierzchni materiału. MIG/MAG Pulse zapewnia natryskowe przejście metalu przy niższym prądzie średnim, podnosi estetykę spoiny na nierdzewce oraz poprawia stabilność zajarzania i prowadzenia łuku.

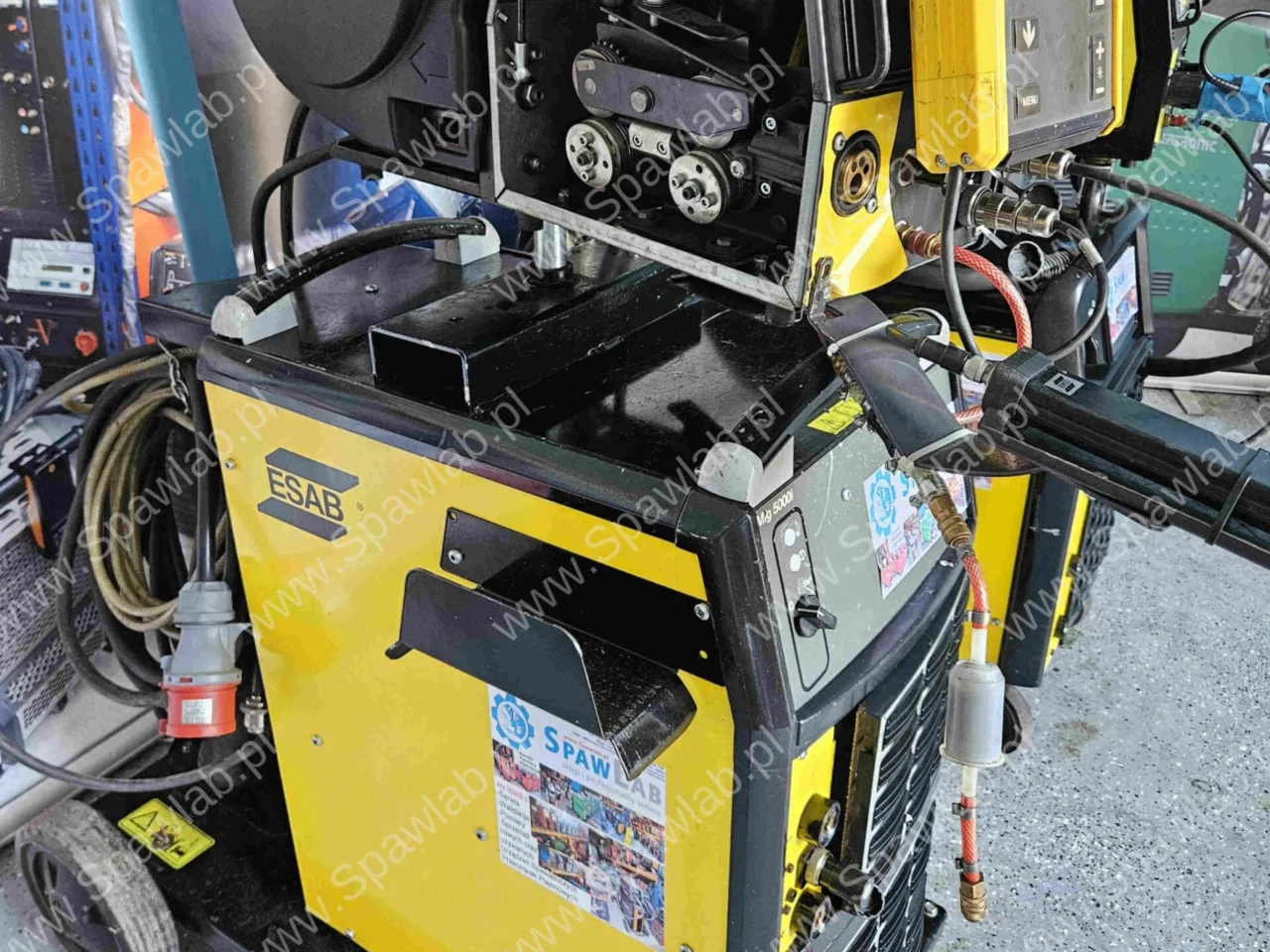

4-rolkowy mechanizm napędowy Feed 4804
Cztery napędzane rolki rozkładają siłę docisku na większej powierzchni, chroniąc przed deformacją druty aluminiowe i proszkowe. Mechanizm gwarantuje stabilne podawanie drutów o średnicach do 2,4 mm z prędkością do 25 m/min, doskonale radząc sobie również z podawaniem drutu z dużych beczek przemysłowych Marathon Pac.
Adapter zdalnego sterowania ESAB RA23
Moduł RA23 (0459491911) pozwala zintegrować w magistrali CAN analogowe piloty zdalnego sterowania MIG/MAG oraz przełączniki wyboru 3 programów RS3. Daje to operatorowi możliwość bieżącej korekty parametrów z oddalonego stanowiska roboczego lub wózka zmechanizowanego (nie jest to moduł fieldbus do celi z robotem).
Zintegrowane chłodzenie z systemem ELP
Układ ESAB LogicPump automatycznie wykrywa podłączenie chłodzonego cieczą uchwytu spawalniczego i uruchamia pompę o mocy ok. 2,0 kW wyłącznie podczas pracy. Rozwiązanie to chroni chłodnicę przed pracą na sucho, wydłuża żywotność podzespołów i zmniejsza poziom hałasu podczas przerw w spawaniu.
Pamięć 255 programów i karty CompactFlash
Panel Aristo U8 umożliwia zapisanie do 255 kompletnych programów spawalniczych (WPS) oraz śledzenie statystyk produkcji i czasu jarzenia łuku. Zastosowane gniazdo CompactFlash umożliwia archiwizację danych jakościowych i przenoszenie nastaw między stanowiskami w zakładzie.
Funkcje startowe Hot Start i Creep Start
Creep Start podaje drut ze zmniejszoną prędkością do momentu zajarzenia łuku, zapobiegając uderzeniom o zimny detal. Regulowany Hot Start chwilowo podnosi parametry na początku spoiny, pomagając uzyskać prawidłowy przetop w fazie początkowej połączenia.
Spawanie MMA i żłobienie elektropowietrzne
Wydajne źródło prądu 500 A pozwala na spawanie elektrodą otuloną w pełnym zakresie oraz na realizację żłobienia elektropowietrznego elektrodą węglową (Carbon Arc Gouging), co jest kluczowe przy usuwaniu wad spawalniczych i naprawach konstrukcji ciężkich.
Obsługiwane procesy spawalnicze i technologie
Aristo SuperPulse (pulsacja podwójna / interwałowa)
MIG/MAG Pulse (spawanie pulsacyjne)
MIG/MAG Synergiczny i Standardowy
MMA (spawanie elektrodą otuloną do 500 A)
Żłobienie elektropowietrzne (Carbon Arc Gouging, po doposażeniu w uchwyt)
Spawanie drutami proszkowymi, rutylowymi i metalicznymi
Spawanie aluminium (wymaga weryfikacji aktywacji, rolki U, prowadnik teflonowy)
Najczęściej zadawane pytania (FAQ)
Czym różni się model ESAB Aristo Mig 5000iw od wersji U5000iw?
Model Aristo Mig 5000iw to przemysłowe źródło dedykowane do procesów MIG/MAG, Pulse, SuperPulse, MMA oraz żłobienia. Wersja z oznaczeniem „U” (U5000iw) jest źródłem wieloprocesowym wyposażonym dodatkowo w pełny moduł spawania TIG DC z zajarzaniem HF. Oferowana sztuka to wersja Mig 5000iw bez pełnej sekcji TIG.
Do czego dokładnie służy adapter ESAB RA23 (nr kat. 0459491911)?
RA23 to adapter zdalnego sterowania na magistrali CAN, który pozwala podłączyć do maszyny analogowe piloty MIG/MAG (korekta napięcia i posuwu) oraz przełączniki trzech programów RS3. Jest to rozwiązanie dedykowane do stanowisk ręcznych lub zmechanizowanych (np. wózki spawalnicze) i nie stanowi interfejsu komunikacyjnego robota przemysłowego (W82).
Co wchodzi w skład oferowanego zestawu ESAB Aristo Mig 5000iw?

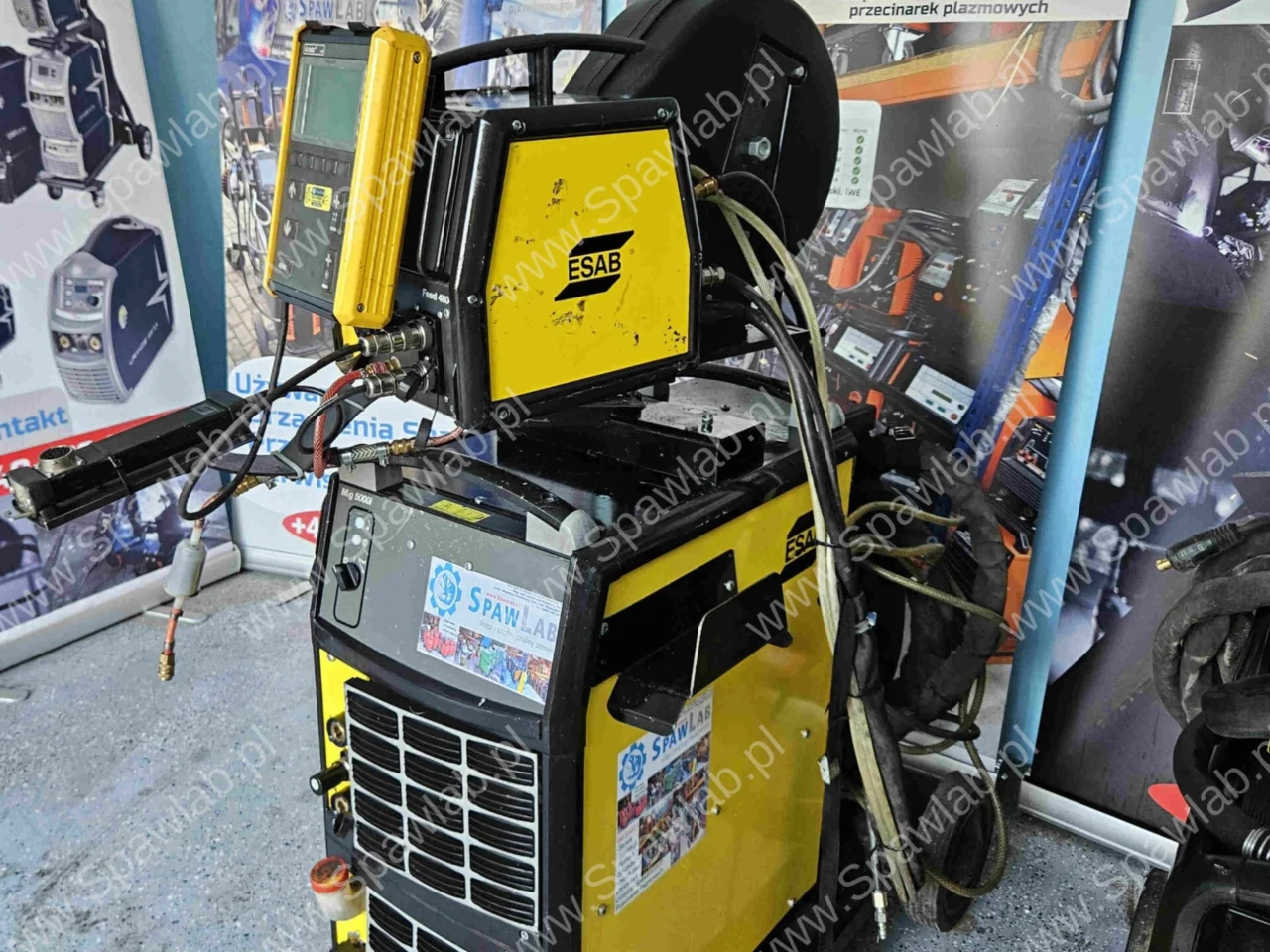

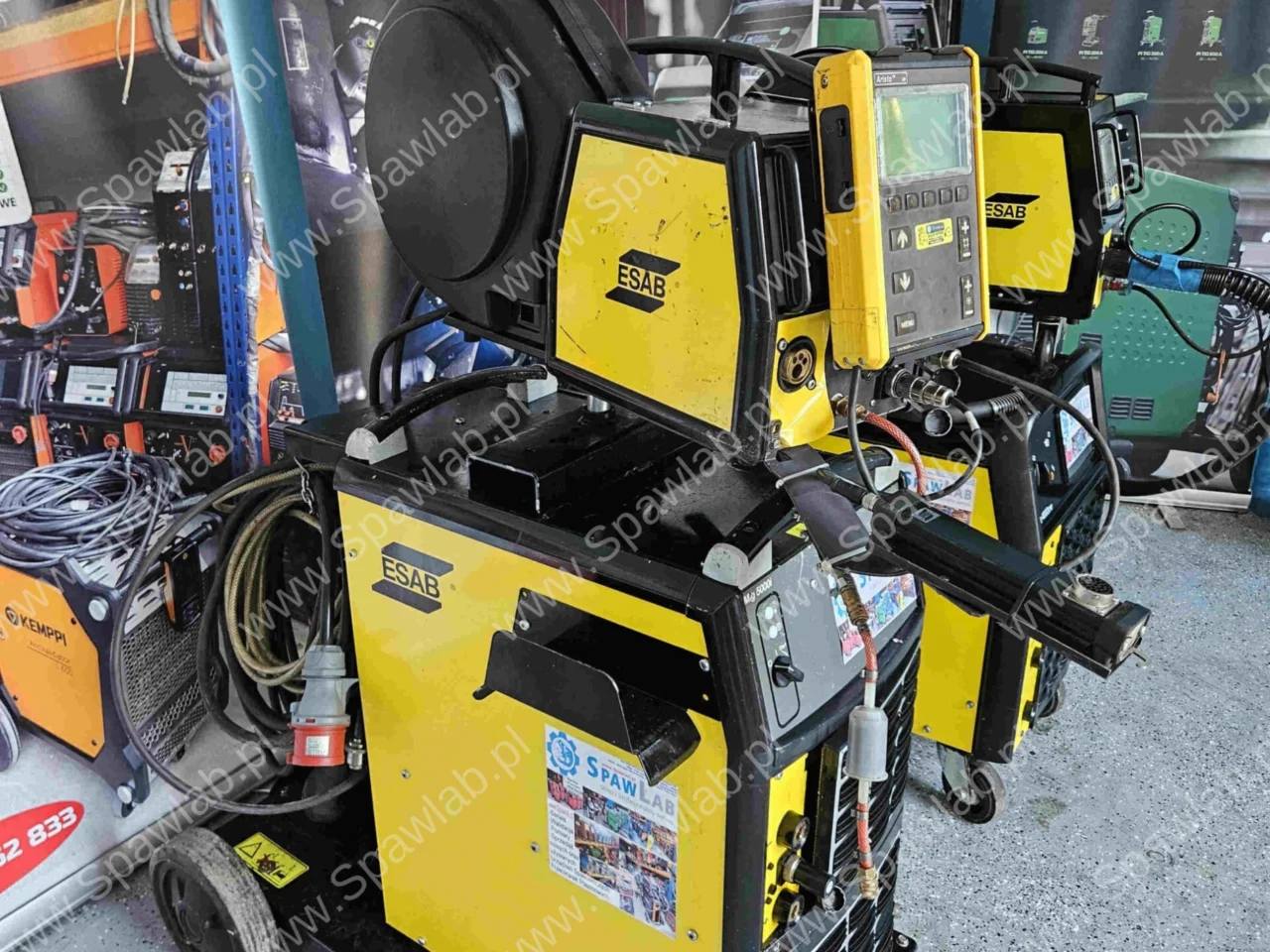

W skład kompletu wchodzi inwertorowe źródło prądu ESAB Aristo Mig 5000iw ze zintegrowaną chłodnicą cieczy, 4-rolkowy podajnik drutu Aristo Feed 4804 z panelem cyfrowym Aristo U8, chłodzony przewód pośredni o długości około 10 m oraz adapter zdalnego sterowania RA23.
Jakie korzyści w praktyce daje proces Aristo SuperPulse?
SuperPulse umożliwia naprzemienne przełączanie dwóch różnych nastaw łuku (np. impuls ciepły na penetrację i impuls chłodniejszy na krzepnięcie). Ułatwia to spawanie w pozycjach przymusowych bez spływania jeziorka, pozwala kontrolować przetop przy zmiennej szczelinie i zapewnia idealną estetykę spoin na stali nierdzewnej oraz aluminium.
Czy na podajniku Feed 4804 można spawać drutem z beczki (Marathon Pac)?
Tak, podajnik Aristo Feed 4804 jest konstrukcyjnie przystosowany do ciągłego pobierania drutu ze standardowych szpul oraz z opakowań przemysłowych typu beczka (Marathon Pac 250 kg) po zastosowaniu dedykowanego prowadnika szybkozłącza na tyle obudowy.
